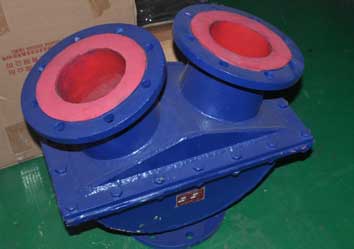

Трёхходовой автоматический реверсивный клапан

Трёхходовой автоматический реверсивный клапан

Описание:Это трёхходовой реверсивный клапан требует только только одного клапана для контроля.

Производительность переработки:≤0.7Мпа

Усовершенствование продукта:По проектированию шарового клапана,течение пульпы приводит шар в движение до выхода одного трубопровода для закрытия течения. Данное проектирование уже получило национальный патент в марте 2011 года

Характеристики и преимущества

Трехходовой реверсивный клапан

Трехходовой реверсивный клапан Синьхая решил вопрос парного насоса и парного трубопровода, не нужно изменить насосы ручной операцией, а только одни клапан, на основании давления пульпы который совершает открывание и закрывание клапанов, взаимоувязанное отношение не приведёт к запору отверстия.


Трехходовой реверсивный клапан



Трехходовой реверсивный клапан Синьхая имеет низкую себестоймость, и не требует резервное устройство, только один клапан выполнит работу, это равнозначно тому, что расходы на одни клапан экономит себестоимость всего трубопровода.

Трёхходовой автоматический клапан только тратит расходы на 1 клапан, и экономит себестоимость на 1 линию трубопровода, чтобы легче осуществить автоматическое управление. В клапане футерована Синьхайкой износостойкой резиной, которая используется популярностью в мире. Простота в операции и длительный срок службы.

Применение оборудования

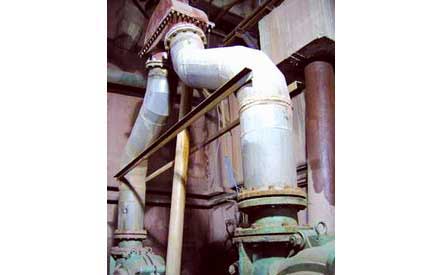

Применение трехходового реверсивного клапана

Он пользуется при работе с рудными пульпами, шлаками, едкими средами и отходов обогащения ископаемых, также в системе канализации разных запасных насосов.

Преимущество оборудования

 Трехходовой реверсивный клапан

  • Трёхходовой автоматический клапан только тратит расходы на 1 клапан, и экономит себестоимость на 1 линию трубопровода, чтобы легче осуществить автоматическое управление. В клапане футерована Синьхайкой износостойкой резиной, которая используется популярностью в мире. Простота в операции и длительный срок службы

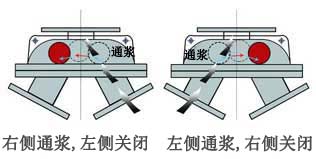

Принцип работы

Обычно при производстве применяются 1 насос для работе. Во время впуска 1 насоса и 1 клапана появится серьёзное засорение между закрытым клапаном и отверстием трёхходового клапана, и трудно открыть в дальнейшем. Использовать один трёхходовой автоматический реверсивный клапан для замены 2 клапанов, при открытии одного из них пульпы не проходят через другой.

Технические параметры

Таблица габаритных размеров трехходового реверсивного клапана

Типоразмер (DN) A B C Размеры фланца
Межцентровое расстояние отверистий под болт Внешний диаметр фланца n-Φd
65 247 227 197 145 185 4-Φ18
80 267 250.5 217 160 200 8-Φ18
100 308.5 296 256.5 180 220 8-Φ18
125 352 346 300 210 250 8-Φ18
150 410 400 346.5 240 285 8-Φ22
200 477 476.5 413 295 340 8-Φ22
250 569 569 493 350 395 12-Φ22
300 656 669.5 580 400 445 12-Φ22
350 735 761 659 460 505 16-Φ22
400 833.5 863 747.5 515 565 12-Φ26
450 922.5 952 824.5 565 615 20-Φ26
500 1011 1054 913 620 670 20-Φ26

Характеристики

Условное давление (MПa)
0.7
Спецификация (мм)
DN65-500
Испытательное давление
Герметизация
1.0Испытательная среда
Вода
Прочность
1.5Вода
Рабочее давление (МПа)
< 1.0
Рабочая среда
пульпа, шлак, хвосты и т.д
