О продукции: Это дробилка для среднего или мелкого дробления, используется гидравлическая система для регулирования разгрузочного отверстия и защиты от перегрузки.
Производительность: 5~750t/h
Улучшение оборудования: На верхнем и нижнем концах главного вала устанавливаются опорные стойки, проектирование формы дробильной камеры более научныое, контроль с двойной защитой: гидравлическая и смазочная системы.

консультация
Отправить заявку
PDF-файл

Характеристики и Преимущества

Одноцилиндровая гидравлическая конусная дробилка серии PYY применяет международную передовую технологию, и обладает не только высокой надёжностью, но и высокоэффективностью дробления, низкими эксплуатационными расходами, хорошей зернистой формой продукции.
Имеются многие типы дробильной камеры по выбору. Можно максимально удовлетворить производственные требования заказчика путём подбора подходящей формы дробильной камеры и линейного экцентриситета, чтобы достичь высокой производительности.
Применяется гидравлическое регулирование разгрузочного отверстия. Можно регулировать разгрузочное отверстие своевременно и удобно. При полной нагрзки работы дробилки можно снижать износ на быстроизнашиваемые детали и эксплуатационные расходы.
С помощью передовой гидравлической технологии можно осуществить защиту от перегрузки. Упрощение структуры дробилки. Облегчение веса. Все ремонты и проверки можно осуществлять на верхней части дробилки, простота в ремонте.

Принцип работы

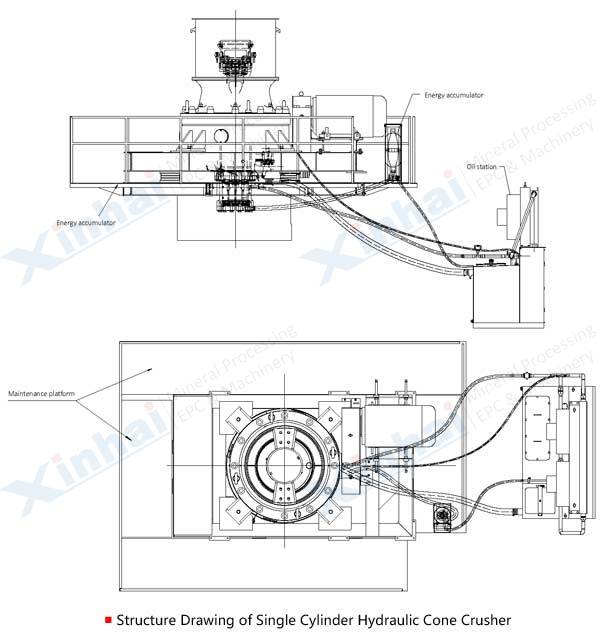

Гидравлическая конусная дробилка

Вокруг теоритической вертикали с помощью шкива и зубчатых узелов электродвигатель приводит к вращению эксцентрического главного вала в неподвижном конусе. Подвижный внутренний конус и эксцентричный главный вал крутятся одновременно, внутренний конус вращается и качается возвратно-поступательно в дробильной камере. Когда подвижный внутренный конус вблизи неподвижного внешнего конуса, материалы между ними дробляются. Когда подвижный внутрен-ний конус далеко от неподвижного внешного конуса, дробильные материалы разгружаются под действием собственного веса. Когда в дробильной камере попадают материалы, которые невозможного дробить, одноцилиндровое гидравлическое устройство контролирует падение подвижного внутренного конуса, чтобы регулировать диапазон разгрузочного отверстия и устранять пробку от повторного подъёма и падения.

Гидравлическая конусная дробилка применяется для мелкого и сверхмелкого дробления разных твердых камней, руды, шлака, огнеупорных материалов и т. д., широко применяется в промышленностях металлургии, строительства, строения дороги, химии, фосфата и т. д…

Область применения

Широко применяется в сфере рудника и пескового заполнителя, подходит к дроблению таких различных материалов с выше средней твёрдостью, как железная руда, цветная металлическая руда, гранит, известняк, кварц, песчаник, речная галька и другие руды и горные породы.

Технические параметры

Модель	Тип камеры	Размеры загрузочного отверстия (мм)	Максимальная крупность загружаемого материала (мм)	Минимальные размеры разгрузочного материала (мм)			Максимальные размеры разгрузочного материала (мм)			Мощность электро двигателя (кВт)	Вес (т)
Модель	Тип камеры	Размеры загрузочного отверстия (мм)	Максимальная крупность загружаемого материала (мм)	Ход	Ход	Ход	Ход	Ход	Ход	Мощность электро двигателя (кВт)	Вес (т)
PYY100				16	22		16	22		90	6
	A	150	120	12	15		39	37
	B	130	105	10	11		33	31
	C	100	85	7	9		33	30
	D	40	32	5	6		31	29
PYY200				18	25		18	25		160	10.6
	A	220	180	18	22		35	30
	B	150	120	15	19		35	30
	C	80	60	9	12		35	30
	D	40	32	6	8		35	30
PYY300				25	32		25	32		250	18.5
	A	230	190	20	25		45	40
	B	150	125	17	20		45	40
	C	80	60	10	13		40	35
	D	40	32	6	8		40	35
PYY500				25	32	40	25	32	40	315	22.5
	A	230	180	22	26	30	50	45	40
	B	150	125	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
