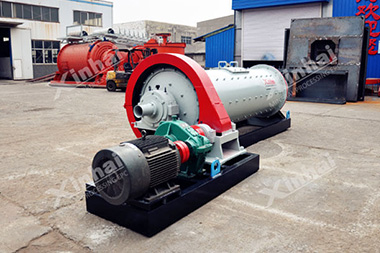

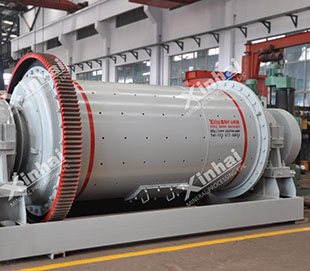

Энергосберегающая решетчатая шаровая мельница мокрого помола

Энергосберегающая решетчатая шаровая мельница мокрого помола

Описание:

Высокоэффективная и энергосберегающая шаровая мельница с подшипником качения.

Производительность переработки:

до 160 т/ч.

Применение:

крупнозернистые руды.

Усовершенствование продукта:

кольцевая футеровка с канавками для усиления измельчающего действия и снижения энергопотребления.

Особенности оборудования

Энергосберегающая шаровая мельница

    1. Легко запускается, экономит 20-30% энергии.

    2. Волнообразные футеровки, усиление измельчающего действия.

    3. Большое разгрузочное отверстие, высокая производительность.

    4. Цельная рама для простоты конструкции и установки.

    5. Устройство смазки масляным туманом для обеспечения надежности и смазки шестерен.

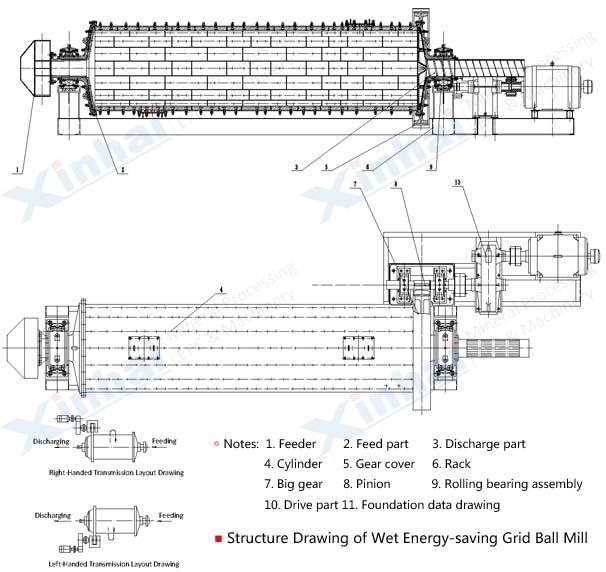

    Конструкция оборудования

    Энергосберегающая решетчатая шаровая мельница мокрого помола состоит из следующих частей: загрузочная, разгрузочная, вращающаяся, приводная часть (коробка передач, малый приводной механизм, двигатель, электрическое управление). Полый вал изготовлен из литой стали со сменными и съемными накладками. Большая вращающаяся шестерня изготовлена из литья, в барабан вставлена футеровка с высокой износостойкостью. Механизм стабилен и надежен.

    Принцип работы

    Основной частью является барабан с оптимальным соотношением диаметра к длине, который вращается под действием приводного механизма, материалы загружаются с одного конца барабана, в которой разрушение материала происходит в результате удара кусков и мелющих тел друг о друга при падении. Материалы двигаются от питательного конца к разгрузочному концу под действием давления, создаваемое в связи с непрерывной подачей материалов. Готовые продукции разгружаются из разгрузочного конца барабана. При мокром помоле материалы разгружаются вместе с водным потоком. Решетчатая шаровая мельница оснащена разгрузочной решеткой в конце разгрузки, уровень поверхности пульпы на выпускном окне низкий, что может уменьшить переизмеличение руды, предотвратить разгрузки стальных шариков. При одинаковых условиях работы, производительность выше. Применяется подшипник качания, эффект энергосбережения значительный.

    Технические параметры

    Модель
    Диаметр
    барабана
    (мм)
    Длина
    барабана
    (мм)

    Модель
    электрод-вигателя

    Мощность
    (кВт)
    Длина
    (мм)
    Ширина
    (мм)
    Высота
    (мм)
    Производи-тельность
    (т/ч)
    Полезный
    объём
    (м3)
    Максимальная
    загрузка шаров
    (кг)
    Вес
    (кг)
    MQGg 1212 1200 1200 Y200L2-6 22 3512 2076 1620 0.17 ~4.1 1.14 2.4 9610
    MQGg 1224 1200 2400 Y280M-8 45 5745 2352 1778 0.26~6.15 2.4 4.6 12692
    MQGg 1240 1200 4000 JR117-8 80 7990 2210 2262 0.34~8.3 3.8 7.8 15932
    MQGg 1515 1500 1500 Y280M-8 45 5740 3075 2280 1.4 ~4.5 2.2 5 17125
    MQGg 1530 1500 3000 JR117-8 80 7253 3070 2280 2.8 ~9 5 10 21425
    MQGg 1536 1500 3600 JR126-8 110 8595 3185 2280 3~11 5.4 11.4 24213
    MQGg 1545 1500 4500 JR127-8 130 9680 3254 2370 3.5~12.5 7 12 27346
    MQGg 1830 1800 3000 JR136-8 180 8250 3620 2785 4.5 ~27 6.65 14 31850
    MQGg 1836 1800 3600 JR136-8 180 8866 3683 2785 4.5 ~29 8.2 13.8 35467
    MQGg 1845 1800 4520 JR137-8 210 9808 3683 2785 5~35 10.2 19 38909
    MQGg 1856 1800 5620 JR137-8 210 10909 3683 2785 6~40 12.2 22 41681
    MQGg 1870 1800 7020 JR138-8 245 12404 3783 2735 7~50 15 31.5 45166
    MQGg 2122 2100 2200 JR128-8 155 7135 4137.7 3083 5~29 6.6 20 38340
    MQGg 2130 2100 3000 JR136-8 180 8220 4220 3083 6.5 ~36 9 27 43100
    MQGg 2136 2100 3600 JR137-8 210 9154.5 4320 3433 7.5 ~42 10.8 23.5 45833
    MQGg 2140 2100 4000 JR137-8 210 9654 4320 3083 7.5 ~45 12.8 22.5 47262.4
    MQGg 2145 2100 4500 JR137-6 280 10350 4253 3125 10 ~50 13.5 23.6 52648
    MQGg 2230 2200 3000 JR137-8 210 8220 3864 3183 7.5 ~45 9.8 20.6 44600
    MQGg 2430 2400 3000 JR138-8 280 9023.5 4836.4 3490 7.2 ~92 11.5 22.5 59544.5
    MQGg 2436 2400 3600 JR138-8 320 9604.5 4836.4 3490 8 ~100 13.8 25.5 63932.5
    MQGg 2442 2400 4200 JR138-8 320 10204.5 4836.4 3490 8 ~110 16 30 67370
    MQGg 2721 2700 2100 JR138-8 245 8300 4786.4 3495 7.2 ~84 10.7 23 66743
    MQGg 2727 2700 2700 JR137-6 280 8901 4786.4 3490 7 ~110 13.8 29 71030
    MQGg 2730 2700 3000 JR1410-8 320 9610 5000 3495 8 ~115 15.3 32 83909.2
    MQGg 2732 2700 3200 JR1410-8 320 10724 5000 3620 8 ~120 15.7 32 88073
    MQGg 2736 2700 3600 JR158-8 380 10409 5150 3620 12~145 17.7 37 95300
    MQGg 2740 2700 4000 JR158-8 380 10609 5150 3620 12.5 ~152 19 42 98454
    MQGg 2745 2700 4500 JR1510-8 450 11534 5200 3670 13~160 22 40 100016
    MQGg 2747 2700 4700 JR1510-8 475 11779 5571 4175 13~170 23 45 101645
    MQGg 2760 2700 6000 JR1512-8 630 13299 5540.6 5140 15~200 30 60 119546
    MQGg 2836 2800 3600 JR1510-8 400 10964 5350 3670 13~160 19.7 41 106350
    MQGg 3231 3200 3100 TDMK630-36 630 12750 6750 5150 14~180 22.5 45 115430
    MQGg 3245 3200 4500 TDMK800-36 800 13896 7200 5152.5 95~110 32.8 65 147588
    MQGg 3645 3600 4500 TDMK1250-40 1250 18280 7700 5496 115~170 41.5 76 195727
