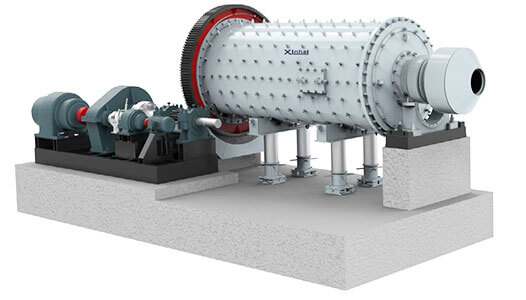

Продукция шаровой мельницы

Tel: +86 18503161314
Email: [email protected] Tel: +86 18503161314

10 выдающихся достоинств шаровой мельницы

01
Несколько вариантов устройств питатели
02
Множественные устройства питательной части для продления срока службы
03
Футеровочная подложка в барабане с автоматической сваркой под флюсом защищает барабан
04
Система смазки распылением в зубчятых колесах
05
Вместо подшипника скольжения применяется подшипник качения
06
Несколько вариантов разгркзочного устройства
07
Приводная cистема с устройством привода на медленной скорости
08
Шкаф управления преобразованием частоты
09
Гидравлическое подъёмное устройство
10
Оборудован целостной станиной
01
Несколько вариантов устройств питатели

Синьхай разработала 3 метода конфигурации питательного устройства: барабанный питатель, комбинированный питатель и загрузочную тележку.

Барабанный питатель
Специальный разработанный конус, предотвращающий разбрызгивание, эффективно решает проблему перелива и утечки сырья.
Материал постепенно продвигается к питательному концу через спиральную тарелку для реализации принудительной подачи.
Приспособление к использованию в сочетании с одним спиральным классификатором или циклоном, с простой структурой и удобным использованием, которое не нуждается в техобслуживании
Комбинированный питатель
Можно продолжать питатель с высокого положения, без обратного потока или перелива, снижать трудоемкость, избегать загрязнения и повышать эффективность
Подходить для использования с двойным спиральным классификатором
Загрузочную тележку
Специальный разработанный конус, предотвращающий разбрызгивание, эффективно решает проблему перелива и утечки сырья.
Соединение фланца с питательным устройством (складской или питательной машиной)
Простая конструкция и удобное обслуживание. Это устройство подходит для крупных мельниц от 32
Несколько вариантов устройств питатели
Несколько вариантов устройств питатели
Несколько вариантов устройств питатели
Tel: +86 18503161314
Email: [email protected] Tel: +86 18503161314
02

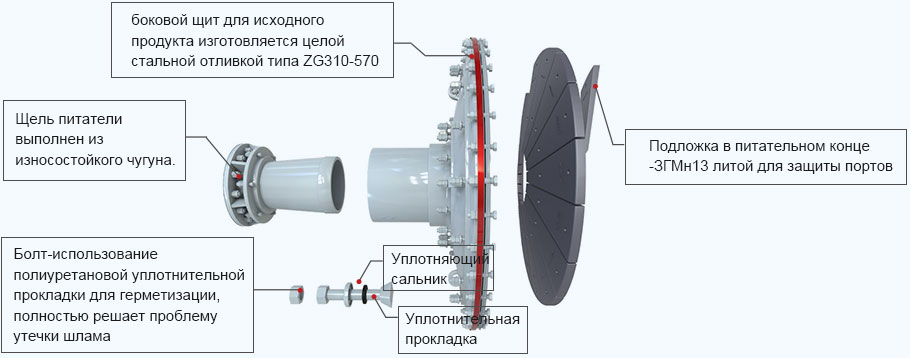

Множественные устройства питательной части для продления срока службы
Множественные устройства питательной части для продления срока службы
03
Футеровочная подложка в барабане с автоматической сваркой под флюсом защищает барабан

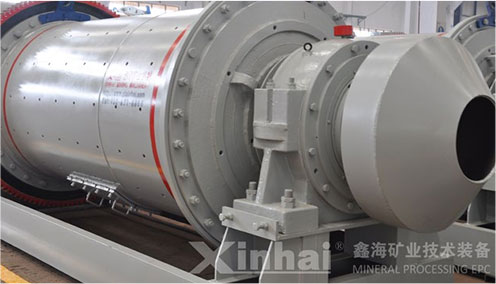

Барабан
Свариваются толстые стальные пластины;
Автоматическая сварка под слоем флюса, замечательное качество и хороший внешний вид.
Фланцы на обоих концах, соединенные с литыми стальными входными (выходными) боковинами
Комбинированный питатель

Установите во внутренней части барабана для защиты внутренней стенки барабане и управления движением стального шарика в барабане.

Сталь с высоким содержанием марганца (ZGMn13): литье по газифицируемым моделям, высокоскоростная монтажа и высокая точность;
Подложка из чугуна с высоким содержанием хрома: массовая доля хрома превышает 11%, а отношение содержания хрома к углероду превышает 4,5.
Резиновая Подложка: изготовлена из стальной пленки и вулканизирована ——бутилбензол или натуральная резина, абразиметр АКРОН 0.14Cm3/1.6km.
Футеровочная подложка в барабане с автоматической сваркой под флюсом защищает барабан
Футеровочная подложка в барабане с автоматической сваркой под флюсом защищает барабан
Футеровочная подложка в барабане с автоматической сваркой под флюсом защищает барабан
Tel: +86 18503161314
Email: [email protected] Tel: +86 18503161314
Система смазки распылением в зубчатых колесах
04
Система смазки распылением в зубчатых колесах

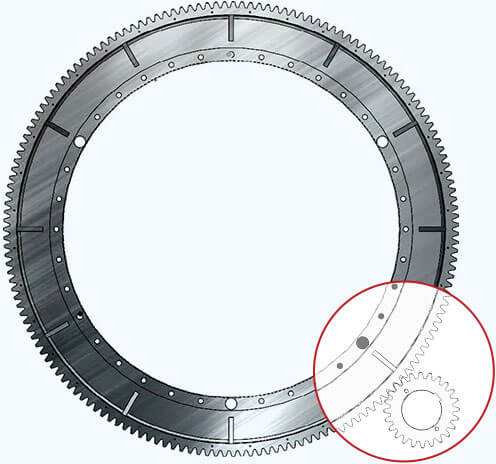

Большие и малые зубчатые колеса
Большое зубчатое колесо использует раздельное зубчатое колесо. Материал: литье ZG310-570
Малое зубчатое колесо передачо выковано в целом из стали 45 #, а зубья закалены высокочастотной закалкой, с высокой точностью изготовления, плавной передачей
низким уровнем шума и длительным сроком службы.
Система смазки распылением
Основными проявлениями разрушения и неэффективности зубчатого колеса мельницы являются износ, склеивание и точечная коррозия. Основная причина - плохая система смазки, поэтому рекомендуется конфигурировать систему смазки распылением в зубчатых колесах (шаровые мельницы выше 27 необходимо конфигурировать)
Смазочное устройство, специально разработанное для больших и малых зубчатых колес; Распылять сухое масло или разбавленное жидкое масло сжатым воздухом для формирования тонкого и равномерного сухого масляного слоя на поверхность зубьев подшипника, который значительно снижает трение и обеспечивает эффект энергосбережения. Смотрите на рисунок выше, когда образуется масляная пленка, находится в зоне жидкостного трения, и трение становится меньше
05

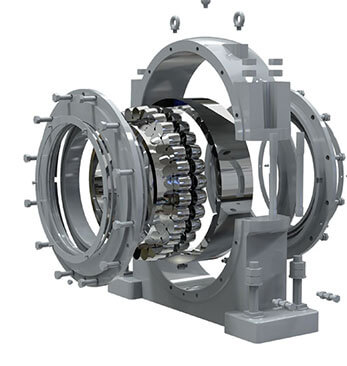

Вместо подшипника скольжения применяется подшипник качения
Вместо подшипников скольжения используются двухрядные T-точечные роликовые подшипники известной китайской марки. Подшипники используют одшипники качения с лабиринтным уплотнением в линейном контакте, которые имеют силу трения гораздо меньше, чем подшипники скольжения при контакте с поверхностью;
Для подшипников каждого типа шаровой мельницы, напряжение, комбинированное смещение, форма деформации и коэффициент запаса прочности будут моделироваться и анализироваться, чтобы определить, соответствует ли тип подшипника требованиям шаровой мельницы данной спецификации.
Вместо подшипника скольжения применяется подшипник качения
Несколько вариантов разгркзочного устройства
Несколько вариантов разгркзочного устройства
Несколько вариантов разгркзочного устройства
06

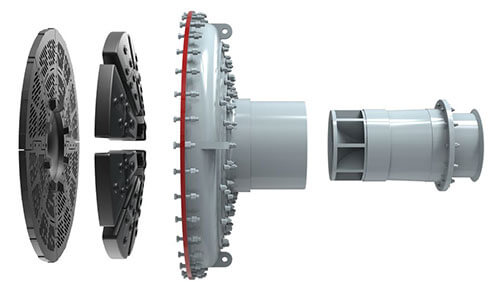

Несколько вариантов разгркзочного устройства
С разгрузкой через решетку
Шаровая мельница с разгрузкой через решетку уникальна, играет роль принудительной выгрузки руды и подходит для операций измельчения руд с большой крупностью или операций измельчения на первом этапе.
С центральной разгрузкой
Крышка и подложка разгрузочной части мельницы с центральной разгрузкой такие же, как и питательной части.

① Задвигать руды с большой крупностью и битые стальные шары обратно в корпус мельницы.

② Убедиться, что размер руд разгрузочной части соответствует технологическим требованиям.

③ Подходить для измельчения руд с мелкой крупностью или операции измельчения на втором этапе.

Tel: +86 18503161314
Email: [email protected] Tel: +86 18503161314
07
Приводная cистема с устройством привода на медленной скорости
Привод мельницы (привод асинхронного двигателя)
Привод асинхронного двигателя адаптирована к мощности ниже 400 кВт, и двигатель использует асинхронный двигатель с короткозамкнутым ротором или проволочным с высоким пусковым моментом.

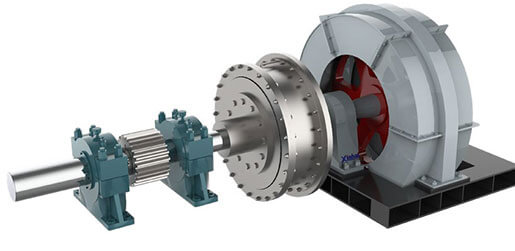

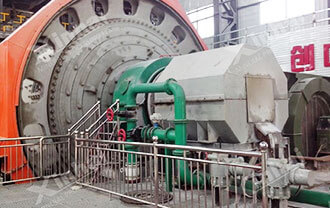

Привод синхронного двигателя
Привод синхронного двигателя адаптирован для шаровых мельниц мощностью более 400 кВт с использованием специального низкоскоростного синхронного двигателя TDMK, подключенного к валу малых зубчатых колес через пневматическую муфту, для достижения одноступенчатого понижающего привода и приведения цилиндра во вращение.
Пневматическая муфта может реализовать запуск сегмента двигатель-хост («мягкий запуск»), улучшить условия запуска и сыграть роль в защите от перегрузки.

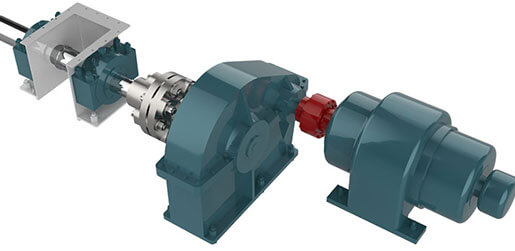

Система медленного прохода
Система медленного прохода может обеспечить удобство для шаровой мельницы при обслуживании и замене подложки; Шаровая мельница останавливается более чем на 4 часа, потому что сырьё в барабане уплотнно, его трудно запускать, а низкоскоростной привод используется до запуска основного двигателя, чтобы разрыхлить сырьё и принести пользу запуску машины.
Приводная cистема с устройством привода на медленной скорости
Приводная cистема с устройством привода на медленной скорости

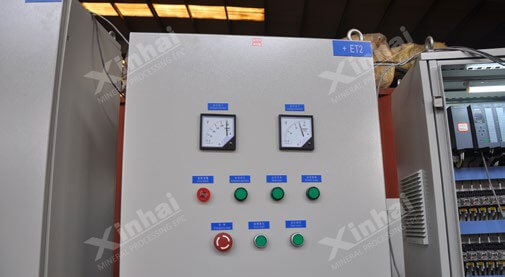

Шкаф управления преобразованием частоты
Шкаф управления преобразованием частоты
08
Шкаф управления преобразованием частоты
Шкаф сопротивления высокой интенсивности, шкаф преобразования частоты
Изменения выходного крутящего момента на валу и расхода статора при прямом пуске двигателя
Когда использовать проволочный двигатель, пусковой шкаф высокой интенсивности или пусковой шкаф с гидравлическим сопротивлением реализуют пуск с понижением давления, уменьшат влияние на электросеть и изменят ток и крутящий момент двигателя при запуске.
Преимущества
С точки зрения электричества, шкаф электрического сопротивления используется для уменьшения воздействия на электросеть при запуске.
С точки зрения механизма защита двигателя с помощью гидравлической муфты или пневматической муфты.
Tel: +86 18503161314
Email: [email protected] Tel: +86 18503161314
09
Гидравлическое подъёмное устройство
Подъёмные части: барабан, щель питатели, щель разгрузки, удобно для ремонта и обслуживания подшипниковой части мельницы. Простое, удобное и быстрое управление, низкие эксплуатационные расходы.
Гидравлическое подъёмное устройство в основном состоит из гидравлического домкрата и системы гидравлической станции; гидравлический домкрат можно поднимать и опускать с помощью управления ручками гидравлической станции при ремонте мельницы.
Гидравлическое подъёмное устройство
配备整体机架
配备整体机架
10

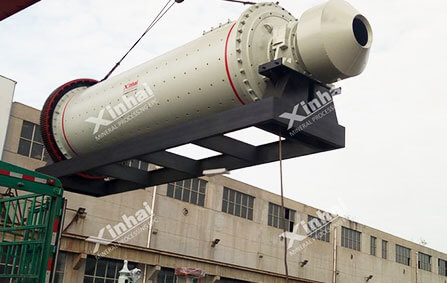

Оборудован целостной станиной
Метод 1
Для средних и маленьких мельниц Синьхай использует цельную рамную мельницу. Вся мельница установлена на цельной сварочной раме, оборудование может быть установлено и отлажено на заводе и размещено только на предварительно построенном фундаменте по прибытии на объект. Найдите положение и установите его надежно, что значительно сократит объём инженерных работ по установке, сократит срок строительства, а также облегчит транспортировку оборудования на большие расстояния.
Метод 2
Установка с немонолитной рамой подходит для установки больших мельниц.
Tel: +86 18503161314
Email: [email protected] Tel: +86 18503161314

Связанные проекты о шаровой мельнице

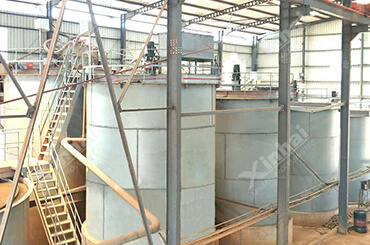

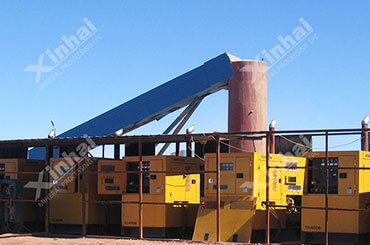

Проект строительства золотой обогатительной фабрики 1000t/d в Монголии
Проект строительства золотой обогатительной фабрики 1000t/d в Монголии

Руда：Золото

Производительность：300-1000TPD

Процесс технологии：Дробление и грохочения—измельчение—гравитация—цианирование и уголь в пульпе—система для десорбции и электролиз-- обезвоживание хвосты.

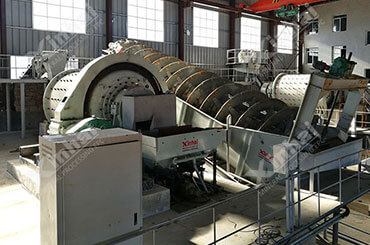

Проект строительства серебряной обогатительной фабрики 500t/d в Марокко
Проект строительства серебряной обогатительной фабрики 500t/d в Марокко

Руда：Золото

Производительность：300-1000TPD

Процесс технологии：Дробление—Измельчение—Флотация—Процесс кондиционирования шлихта

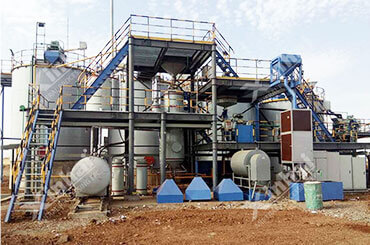

Проект строительства золотой обогатительной фабрики 300t/d в Судане
Проект строительства золотой обогатительной фабрики 300t/d в Судане

Руда：Золото

Производительность：300-1000TPD

Процесс технологии：Предварительное грохочение—измельчение и классификация—сгущение—цианирование и выщелачивание—система для десорбции и электролиза –выплавка—обезвоживание хвостов.
Проект строительства золотой обогатительной фабрики 150t/d в Танзании
Проект строительства золотой обогатительной фабрики 150t/d в Танзании

Руда：Золото

Производительность：<300TPD

Процесс технологии：Дробление и грохочение—измельчение и классификация—гравитация—цианирование и выщелачивание—Система для десорбции и электролиза и плавка—Обезвоживание хвостов
Проект строительства медной обогатительной фабрики 1500t/d в Пакистане
Проект строительства медной обогатительной фабрики 1500t/d в Пакистане

Руда：Медь

Производительность：＞1000TPD

Процесс технологии：Двухэтаптное дробление с замкнутым циклом, одностадийное замкнутое измельчение,предварительная концентрация, перечистнаядвухстадийное механическое обезвоживание
