Дисковый вакуум-фильтр

Дисковый вакуум-фильтр
О продукции
Это вертикальный дисковый вакуумный фильтр состоит из секторных плит.
Площадь поверхности фильтрования
9~116м2
Улучшение оборудования
Полипропиленовая пластиковая фильтровальная плита, лёгкий вес, противогнилостная стойкость, бесступенчатое регулирование скорости приводного устройства, и можно изменить скорость основного вала по требованию.

Характеристики и преимущества

  • Электромагнитный электродвигатель бесступенчатого регулирования скорости циклоидальный редуктор с цевочным зубчатым колесом-червячный привод, простота в эксплуатации, повышение эффективности, снижение уровня шума и энергопотребления. Решётчатая секторная плита изготовлена из технической пластмассы и такие новые секторные плиты значительно повышают свойства эксплуатации и срок службы.

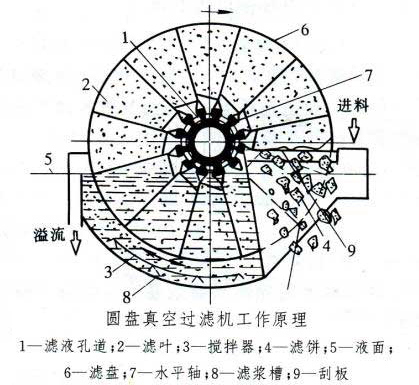

Принцип работы

вакуумный фильтр

Фильтровальный диск медленно вращается в чане пульпы, с помощью вакуумного насоса образуется разница давлений, что делает твёрдые частицы прилипают к фильтровальной ткани диска, и формируется кек с определённой толщиной. Фильтрат вытекается из главной оси сквозь кека и фильтровальной ткани, под действием ветра давления, вызванный скребком и воздуходувкой, кек упадёт в чан для разгрузки кека.

Пользуется для обезваживания концентрата и отходов обогащения, также при твердо-жидком разделении в отраслях металлургии, химической промышленности, нефти, переработки сточной воды и т.д.

Технические параметры

Модель

PG18-4

PG27-6

PG39-4

PG58-6

PG78-8

PG97-10

PG116-12

Площадь фильтрации (кв.м)

18

27

39

58

78

97

116

Количество
фильтровальных дисков

4

6

4

6

8

10

12

Диаметр
фильтровального диска (мм)

1800

1800

2700

2700

2700

2700

2700

Скорость
вращения
фильтровального
диска (об/мин)

1

0.135-0.607

0.135-0.607

0.135-0.607

0.15-0.67

0.15-0.67

0.148-0.66

0.148-0.66

2

0.254-1.14

0.254-1.14

0.254-1.14

0.254-1.14

0.254-1.14

0.285-1.285

0.285-1.285

3











0.44-1.98

0.44-1.98

Скорость вращения мешалки
(об/мин)

60

60

60

60

60

60

60

Электродвигатель
главного привода

Модель

YCTL132-4B

YCTL132-4B

YCT160-4A

YCT160-4B

YCT160-4B

YCTL180-4A

YCTL180-4A

Мощность (кВт)

1.5

1.5

2.2

3

3

4

4

Скорость
вращения
(об/мин)

1230-125

1230-125

1250-125

1250-125

1250-125

1250-125

1250-125

Приводный
электродвигатель
мешалки

Модель

Y90L-4

Y90L-4

Y90L-4

Y100L1-4

Y100L1-4

Y112M-4

Y112M-4

Мощность (кВт)

1.1

1.1

1.5

2.2

2.2

4

4

Скорость
вращения
(об/мин)

1440

1440

1440

1440

1440

1440

1440

Вакуумный насос

Модель

SZ-4

2YK-27

SZ-4

SZ-4

SZ-4

2YK-110

2YK-110

Кол-во

1

1

1

2

2

1

1

Воздуходувка

Модель

SZ-2

SZ-2

SZ-2

SZ-3

SZ-3

SZ-3

SZ-3

Кол-во

1

1

1

1

1

1

1

Вес (кг)

3500

4500

6000

8000

9000

10000

12000

Габаритные размеры
(Длина×Ширина×Высота) (мм)

2820 ×2355
×2295

3820×2355
×2295

3015×3275
×3275

3930×3355
×3275

4730×3355
×3275

5530×3355
×3275

6330×3355
×3275
