Характеристики и преимущества
Лотковый питатель может быть установлен на земле, а также может навесить над разгрузочным отверстием бункера.
Подошва лотка проводит возвратно -поступательное движение, ход может быть регулирован эксцентриком приводного устройства, линейный экцентриситет является половиной хода.
В соответствии с практикой на обогатительной фабрике для глинистых руд, линейный экцентриситет не может быть меньше 300 мм .
Ширина лотака питателя составляет примерно в 2 -2.5 раз по сравнению с максимальной крупностью питания.
Принцип работы
Данное оборудование обычно устанавливается под выходным отверстием бункера. Руда упадёт на плиту в дне лотка, которая установлена на ролике, и с помощью эксцентрического механизма соединяются плита и редуктор с парным выходным валом, и потом с помощью муфты с электродвигателем соединяются. При работе электродвигатель приводит редуктор в движение через муфту, и с помощью эксцентрического диска и плиты между днищем станины и роликом совершает возвратно-поступательные движения для равномерной подачи материалов.

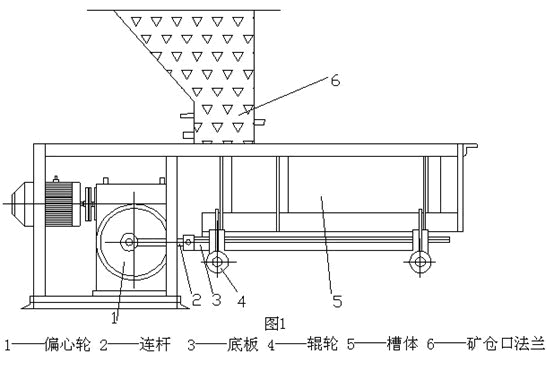

Конструкция оборудования
Применение оборудования
Лотковый питатель используется в плавке металла, руднике, строительстве, обогащении руд, угле и других промышленностей отраслей, и загружает кусковый материал из материального бункера до приёмного устройства(неприспособленный для транспорта порошкообразного материала).
Область применения
Применяется для транспорта на короткую дисатнцию кускового материала с крупностью ниже 160 мм , как рудник, обогатительная фабрика, химическая промышленность, цемент, строительный материал и т.д. Шириро используется для равномерной и периодической подачи из бункера в дробильное и транспортное оборудования.
Технические параметры
Модель | Размеры
разгрузочного окна
(Ширина×Высота)
(мм) | Максимальная
крупность з
агружаемого
материала
(мм) |
Произво-дительность
(т/ч)
| Модель
электрод-вигателя
| Мощность
электродвигателя
(кВт)
| Вес
(кг)
|
---|
CG300×300 |
300×300 |
50 |
10--20 |
Y90L-4 |
1.5 |
265 |
CG400×400 |
400×400 |
100 |
10--30 |
Y112M-6 |
2.2 |
535 |
CG600×500 |
600×500 |
200 |
10--50 |
Y112M-4 |
4 |
1045 |
CG700×500 |
700×500 |
250 |
10--60 |
1100 |
CG980×1240 |
980×800 |
350 |
36--90 |
Y160M-6 |
7.5 |
1710 |
