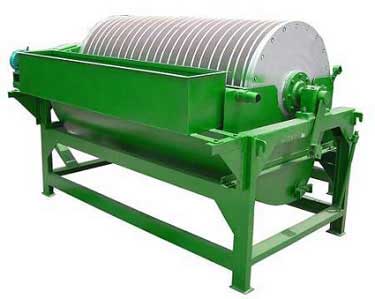

Магнитный барабанный сепаратор на постоянных магнитах

Магнитный барабанный сепаратор на постоянных магнитах
О продукции
Это мокрый магнитный барабанный сепаратор на постоянных магнитах широко применяется для сепарации материалов со сильным магнитом.
Производительность
8-240т/ч
Улучшение оборудования
Выбрать магнитную керамику с высокой характеристикой, магнитной жёсткостью, большой остаточной индукцией дял магнитной системы.

Характеристики и Преимущества

 Магнитный сепаратор

  • Большой угол охвата магнитной системы ≤180°С, по увеличению длины ленты сепарации и частоты магнитного поворачивания, реализует эффективное разделение магнитного минерала и немагнитного (слабомагнитного) минерала.

  • Большой угол охвата магнитной системы ≤180°С, по увеличению длины ленты сепарации и частоты магнитного поворачивания, реализует эффективное разделение магнитного минерала и немагнитного (слабомагнитного) минерала.

  • Для магнитной напряжённости, в течение 8 лет коэффциент демагнетизации не больше 5%.

  • Магнитная система покрывается немагнитной нержавеющей сталей, чтобы обеспечить магнит не упадёт.

  • Корпус барабана сепарациии из немагнитопроводящей нержавеющей стали, и покрывается супер износостойкой резиной, изготовлена нашей компанией, срок службы значительно повысится.

  • Постояный магнитный ролик может использоваться как ведущий ролик, а также ведомый ролик.

3D-Модель

Синьхайская 3D-модель, визуальное впечатление, время загрузки дольше, если Вас интересует, просим подождёте с терпением.

Конструкция оборудования

По разнице конструкции чана магнитного сепаратора на постоянных магнитах делится на сепратор прямоточного типа, противоточного типа и полупротивоточного типа.

 Магнитный сепаратор

Как видно на схеме сепаратора магнитного барабанного на постоянных магнитах прямоточного типа, направление питания пульпы аналогичны с направлением барабана, конценраты разгружаются на другой стороне, и хвосты разгружаются на нижней части, обычно данное оборудование используется для основной сепарации и перечистки минераллов со сильным магнитом крупностью 6-0мм.

 Сепаратор магнитный

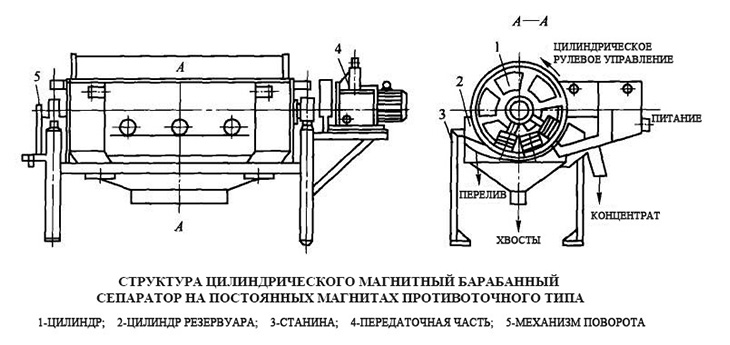

Как видно на схеме сепаратора магнитного барабанного на постоянных магнитах противоточного типа, направление питания пульпы напротив барабана, конценраты разгружаются на другой чатси питания, и хвосты разгружаются на нижней другой стороне, обычно данное оборудование используется для основной сепарации и контрольной сепарции минераллов со сильным магнитом крупностью 0.6-0мм.

 Сепаратор магнитный

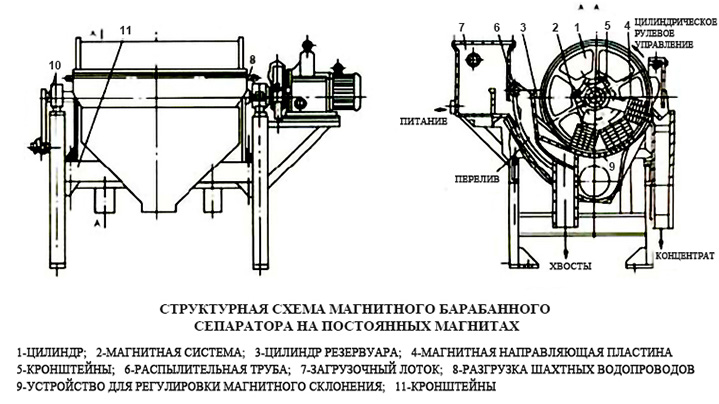

Как видно на схеме сепаратора магнитного барабанного на постоянных магнитах полупротивоточного типа, направление питания пульпы напротив барабана по половине и аналогичны с направлением барабана по другой половине, пульпа крутится в чане, обычно данное оборудование используется для основной сепарации и контрольной сепарции и перечистки минераллов со сильным магнитом крупностью 0.5-0мм.

Область применения

 Сепаратор магнитный

1, Магнитый барабанный сепаратор на постоянных магнитах для предварительной сепарации серии CTBY: применяется для мокрой предварительной сепарации магнетитовых руд перед входом в мельницу и после мелкого дробления, входящий материал с крупностью меньше 10мм.

2, Магнитый барабанный сепаратор на постоянных магнитах для основной сепарации серии CTBC: применяется для основной сепарации после одностадийного или могостадийного измельчения, или для основной сепарации, из хвостов для извлечения магнетитовых руд, входящий материал с крупностью меньше 4мм.

3, Магнитый барабанный сепаратор на постоянных магнитах для концентрированной сепарации серии CTBJ: применяется для дальнейшей концентрации грубых концентратов после измельчения,классификация и основной сепарации, входящий материал с крупностью меньше 2мм.

4, Магнитый барабанный сепаратор на постоянных магнитах для сгущения сепарации серии CTBN: применяется для сгущения и магнитной сепарации магнетитовых песков после измельчения и классификации , или для сгущения и магнитной сепарации концентрата магнетита перед входом в фильтр, входящий материал с крупностью меньше 4мм. .

Технические параметры

Технические параметры-Магнитый барабанный сепаратор на постоянных магнитах для предварительной сепарации серии CTBY:


Типоразмер CTBY1018
CTBY1024
CTBY1030
CTBY1218
CTBY1224
CTBY1230
Диаметр барабана(мм)100010001000120012001200
длина барабана(об/мин)180024003000180024003000
Магнитная интенсивность на поверхности барабана(mT)350~550350~550350~550350~550350~550350~550
скорость вращения барабана(об/мин)232323202020
Производительность по твердому(т/ч)42~6553~8682~12458~9771~120103~158
Крупность питания(мм)0~100~100~100~100~100~10
концентрация пульпы(%)20~50 20~5020~5020~5020~5020 ~50
Мощность электродвигателя(кВт)5.57.57.57.51111
Общий вес(тн)5.26.47.16.77.28.9
Общая длина оборудования(мм)316037904460338041904770
Общая ширина оборудования(мм)225022502250246024602460
Общая высота оборудования(мм)175017501750200020002000

Технические параметры-Магнитый барабанный сепаратор на постоянных магнитах для основной
