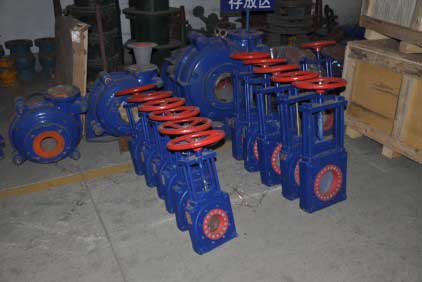

Шиберная ножевая задвижка

Шиберная ножевая задвижка
О продукции
Это беззазорная задвижка со сердечником из износостойкой резины международной передовой техники.
Переносимость к стрессу
1.6Мпа/см2
Улучшение оборудования
Применение футеровки с высокой износостоймостью, и его упругость составляет выше 80%, обеспечение тесного соединения беззазорной задвижки и шибера, без утечки.

Характеристики и преимущества

Ножевая задвижка

  • Данная продукция обладает особенностями компактной конструкции, маленького объёма, легкого веса, простота в операции и техническом обслуживании, подходит для работы при условиях сильного износа. По разным давлениям и коррозийностям, шибер может быть изготовлен из нержавеющей стали, полиэтилена с высокой молекулярной массой и смеси нержавейки и полиэтилена. На корпусе клапана устанавливается ниппель масленки, чтобы уменьшать силу трения шибера и снижать момент силы при открытии и закрытии клапана. Вкладыш клапана является деталем штамповки из резины, простота в замене. Синьхайские клапан и задвижка обычно являются ручным управлением, но можно изготовиться их электрическим и пневматическим в соответствии с требованиями пользователя. Можно провести операцию на месте работы и дистанционным управлением. Строительная длина и размеры фланца соответствуют государственному стандарту, можно изготовить по требованиям клиента.

Представление оборудования

Беззазорная задвижка Синьхая состоит из седла клапана, шибер, прокладжки клапана, опоры и приводного устройства. Два седла клапана делают прокладжки клапана тесно подходить под действием предварительного натяжения, чтобы оформиить короткую трубку встречного соединения, при выключении клапана задвижка вклинится между седлами клапана и отрежет флюид.

Кроме того, беззазорная задвижка Синьхая изготовися электрическим и пневматическим по заказу, которую можно провести операцию на месте или дистанционное управление, и их размеры фланцы изтотовятся по государственному стандартом или по заказу клиента.

Преимущество оборудования

Ножевая задвижка

Беззазорная задвижка Синьхая имеет шиберы нержавеющей стали, полиэтилена со сверхвысокой молекулярной массой, и состава нержавеющей стали и полиэтилена со сверхвысокой молекулярной массой для выбора. Установка ниппели масленки уменьшает силу трения шиберов, снизит момент силы включения и выключения клапана. Прокладка клапана представляется собой предметы штамповки износостойкой резины Синьхая, операция, изменение и ремонт проще.

Принцип работы

Шиберная ножевая задвижка состоит из седла клапана, вкладыша клапана, шибера, опоры и приводного устройства.

Под предварительным натяжением два седла клапана делает вкладыш клапана тесно совпадать друг с другом и образуется соединительная короткая трубка, при закрытии клапана шибер вклинится между двумя седлами клапана, под условием разрева течения с помощью замечательной упругости вкладыша Синьхайского износостойкого резинового клапана и тесного совпадения с шибером, герметичность обеспечена.

Применение оборудования

Ножевая задвижка

Данный клапан – тип полного раскрытия и закрытия, например, подачи материала гидроциклона и двухконтурный трубопровод и так далее, в основном используют для среды едкости и едкой пульпы.

Область применения

Шиберная ножевая задвижка с большыми открытием-закрытием применяется для питания гидроциклона, трубопровода хвостов и двухконтурного трубопровода при открытии и закрытии. Подходящая среда: пульпа, зола, кислотная и щёлочная среда.

Технические параметры

Диапазон диаметров : Ду50 -300мм

Рабочее давление : 0.6 Мпа, 1.0 Мпа, 1.6 Мпа

Таблица свойств беззазорной электрической задвижка Синьхая серии XWXZF/D-1.6

DN Давление(Mpa) Модель электрического устройства Максимальный крутящий момент(N.m) Мощность электродвигателя(KW)
50 1.6 DZ10 100 0.25
65 1.6 DZ10 100 0.25
80 1.6 DZ10 100 0.25
100 1.6 DZ10 200 0.37
125 1.6 DZ10 200 0.37

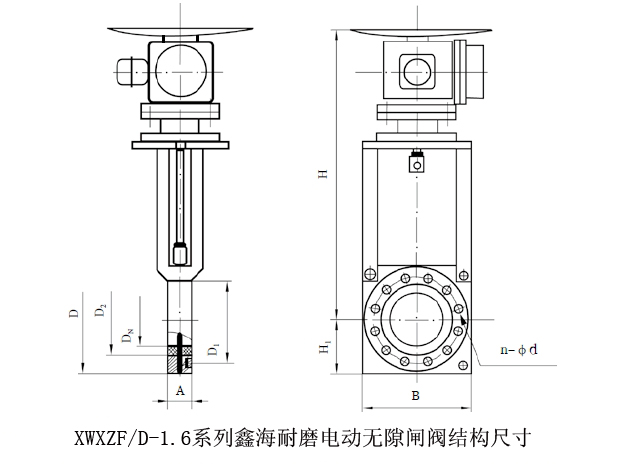

Таблица размеров структуры беззазорной электрической задвижка Синьхая серии XWXZF/D-1.6

DN A D D1 D2 n-?d B H H1
50 60 165 125 94 4-?18 180 546 90
65 60 185 145 112 4-?18 200 565 100
80 64 200 160 126 8-?18 220 580 110
100 64 220 180 150 8-?18 240 610 120
125 70 250 210 178 8-?18 270 640 135
