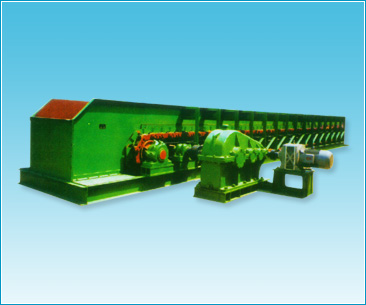

Пластинчатый питатель

Пластинчатый питатель
Представление оборудования
Это питательное оборудование имеет тяжёлый тип, средний тип и лёгкий тип.
Производительность
15~217м3/ч
Улучшение оборудования
Применение редуктора с большим коэффициентом скорости и электродвигателем с регулируемой скоростью.

Характеристики и преимущества

  • Можно установить наклонно и горизонтально, максимальный угол наклона сосатвляет 12°.
  • Данное оборудование используется в цеху дробления и сортировки для крупной обогатительной фабрики, еще применяется для непрерывной и равномерной подачи материала из бункера в первичную дробилку,а также для транспортировки материа- лов с большой курпностью и удельным весом на короткую дисатнцию.
  • Принцип работы

    Основная работа питателя-с помощью редуктора энергия электродвигателя делает соединительный рычаг эксцентрического механизма провести возвратно-поступательное движение, и храповик приводит к вращению ведущей звездочеи по храпо- вому колесу, чтобы пластина цепи периодически двигались для транспортировки материалов.

    Структура оборудования

    Пластинчатый питатель

    Пластинчатый питатель делится на лёгкого типа, среднего типа и тяжёлого типа.

    Употребительными пластинчатыми питателями являются питатели среднего типа и тяжёлого типа. Питатели среднего типа и тяжёлого типа состоят из нижеследующих леталей:

    1.Приводное усторойство:включая электродвигатель, редуктор, и приводную муфту и другие. 2. Установка головного шкива:включая опору головы, вудущий вал, цепное колесо, приводной вал, переднюю станину и другие.3. Цепь 4. Соединительное звено 5. Устройство концевого шкива:включая цепное колесо, заднюю станину, установку растягивания и другие. 6. Опора и защитная плита 7. Промежуточная рама

    Применение оборудования

    Используется в транспорте короткой дистанции кускового материала, крупность которого составит менее 160 mm. В отрасле рудника, обогатительной фабрики, химической промышленности, цемента, строительства и других пластинчатый питатель широко используется в разномерном и непрерывном питании с материального бунекра в дробильное и транспортное оборудования.Можно смонтировать горизонтально, также наклонно, и максимальный угол педения наверх составит 20°. Обычно пластинчатый питатель используют для транспорта материала, плотность разрыхления которого составит ниже 1200kg/m , вес куска которого составит не более140 kg, и температура которого составит ниже 350?.

    Область применения

    Применяется для транспортировки кусковых материалов крупностью -160мм на короткую дисатнцию, часто при- меняется в таких, как рудник, обогатительная фабрика, химическая промышленность, цемент, строи- тельный материал и т.д. Ширико используется для равномерной и периодической подачи из бункера в дробильное и транспортное оборудования. Можно установить горизонтально или наклонно. Максимальный верхний угол наклона составляет 20°, обычно подходит для транспортировки материалов, насыпная плотность которых менее 1200 кг/куб.м, вес куска ниже 140 кг и температура не выше 350℃ .

    Технические параметры

    Соединительное звено
    Электродвигатель
    Модель
    Ширина
    (мм)
    Межцентровое
    расстояние
    звездочки
    (мм)
    Скорость
    (м/с)
    Крупность
    загружаемого
    материала
    (мм)
    Произво-дительность
    (м³/ч)
    Модель
    Мощ
    ность
    (кВт)
    Габаритные размеры
    (Длина×Ширина×
    Высота) (мм)
    Вес
    (кг)
    GBH80-2.2 800 2200 0.01-0.053 < 300 15-91 Y132M-4 7.5 3840X2850X1185 3722
    GBH80-3 3000 XWED106-385-4 4 4868X2705X1060 4014
    GBH80-4 4000 Y132M-4 7.5 5640X2986X1185 5087
    GBH80-5.8 5800 0.18 < 300 15-91 XWED7.5-8215A-231 7760x2823.5x1321 6526.7
    GBH100-1.6 1000 1600 < 0.15 < 350 22-131 Y160M-6 3240X3026X1235 3981
    GBH100-3 3000 4640X3114X1235 4548
    GBH100-4 4000 0.01-0.053 22-131 XWED106-385-4 4 5648x2890x1160 5086
    GBH120-1.8 1200 1800 < 0.15 300-400 Y160M-6 7.5 3440X3314X1235 3965
    GBH120-2.2 2200 3840X3314X1285 4238
    GBH120-2.6 2600 4240X3314X1285 4572
    GBH120-3 3000 35-217 XWED7.5-8215A-273 4960X3150X1434

    4886(не включая
    редуктора)

    GBH120-4 4000 Y160M-6 5640X3402.5X1285 6100
    GBH120-4.5 4500 XWED7.5-8215A-273 6460X3150X1434 6350.6
    (не включая
    редуктора)
    GBH120-6 6000 300-400 35-217 XWED11-8225B-273 11 7960x3242x1434 8210
