Износостойкий пережимной клапан

Износостойкий пережимной клапан
О продукции
Это пережимной клапан с износостойкой футеровкой высоких антикоррозийности и уплонения.
Способность к давлению
1.6Мпа/см2
Улучшение оборудования
Применение износостойкой резиновой фетеровки, и износостойкость прочность достигает 128%, по сравнению с обыновенной резиной срок служы лольше на больше 2 раза, сердечник из такой резины делает клапан более износостойким, антикоррозийным, уплотнение лучше и срок службы дольше.

Характеристики и преимущества

Пережимной клапан

  • Синьхайский клапан обычно является ручным, но можно изготовить его электрическим и пневматическим в соответствии с требованиями пользователя.

  • Полный разрез: без сопротивления течению

  • Заменяемая втулка: только нужно заменить втулку и клапан как будто новый.

  • Высокая герметичность: втулка с хорошей упругостью, используется для герматизации твёрдой частиницы.

  • Износостойкость: высокая износостойкая резина, которая применяет рецепт нанометра жидкой фазы и технологию затвердения при нормальной температуре, с высокой частотой, по сроку службы выше обычной резины на 10-15 раз и полиуретана на 3-6 раз.

  • Анти-усталость: износостойкая резина отличается от обычных резин высокой анти-усталостью и длительным сроком службы.

  • Защита механической части: только резиновая втулка соприкасается с материалами, механическая части защищается.

  • Замена: простота в замене, и расходы очень низкие.

Принцип работы

Вращение винта приводит натяжное устройство приблизиться к оси центров для осуществления открытия и закрытия трубопровода. Замечательное проектирование внутренней конструкции делает нятяжное устройство быстро приблизиться к оси центров при вращении винта, чтобы открытие и закрытие клапана стабильнее , скорость выше, и разрушение к резиновой трубе ниже. Резиновая труба сердечника клапана изготовлена из Синьхайской износостойкой резины и имеет лучшую упругость и длительнее срок службы, по сравнению с обычной резиной износостойкость выше в более 10 раз , габаритные размеры одинаковые с размерами сердечника клапана обычной трубы и можно их заменять. Обычно корпус из литья, а также из металлического алюминиевого сплава.

Структура продукта

Пережимной клапан

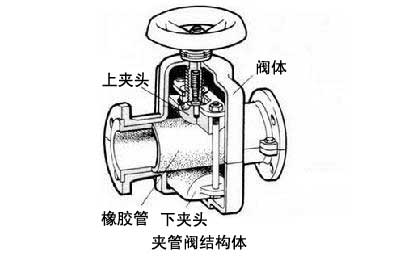

Износостойкий пережимной клапан состоит из верхной цанги, корпуса клапана, резиновый золотник, нижней цанги, простая структура и удобно для ремонта.

Конструкция оборудования

Пережимной клапан с износостойкой резиновой футеровкой состоит из верхней цанги, корпуса клапана, резинового сердечника клапана, нижней цанги, простая конструкция и удобно для ремонта.

Технические параметры

Диапазон типоразмеров:DN20-350мм

Максимальное рабочее давление втулки: 10.5 кг/кв.м

Область применения

Применяется для рудника с высоким износом и коррозией при перекачке пульпы трубкой.

Технические параметры

Типоразмер D B C A E F G Стандартный фланец Вес (kg)
Диаметр фланца Болт PCD Диаметр болта Алюминий Чугун
20 20 144 150 15 119 80 100 105 75 4-Φ14 1.6 2.8
25 25 159 165 15 119 90 125 115 85 4-Φ14 2.3 3.2
40 40 199 205 17 119 118 162 140 100 4-Φ18 3.5 5.5
50 50 229 235 17 220 156 185 150 110 4-Φ18 6.5 12.5
65 65 299 305 17 220 190 200 165 125 4-Φ18 8.8 15
80 80 309 315 21 220 202 225 185 145 4-Φ18 10.5 22
100 100 354 360 25 220 247 269.5 200 160 8-Φ18 18.2 41
125 125 419 425 28 280 310 350 220 180 8-Φ18 29 66
150 150 479 485 29 280 343 373 285 240 8-Φ18 42 99
200 200 594 600 30 280 457 486.5 340 295 8-Φ22 87 230
