Спиральный классификатор с непогруженной спиралью

Спиральный классификатор с непогруженной спиралью

Описание: В крае пластинки спирального классификатора, который произодит Синьхай, установить износостойкую резиновую прокладку, что значительно длинит срок обслуживания.

Усовершенствование продукта: Высокоэффективность и энергосбережение. Прочно и долговечно. С резиновой футеровкой Синьхай.

Особенности оборудования

  • 1. Добавлен автоматический песковый грузозахват

  • 2. Экономия электроэнергии на 1-1.5 г. за тонну недр

  • 3. Избежание частого осмотра

  • 4. Несоразмерный удар большим и маленьким импеллерам уменьшен

Применение оборудования

Классификатор спиральный с непогружной спиралью применяется для поверочной и предварительной классификации при измельчении; для разделения материала на зернистую часть и шламы при обработке руд гравитационными и флотационными процессами или цианированием; для выделения отвальных шламов из слива промывочных аппаратов припромывке россыпных руд; для операции обезвоживания.

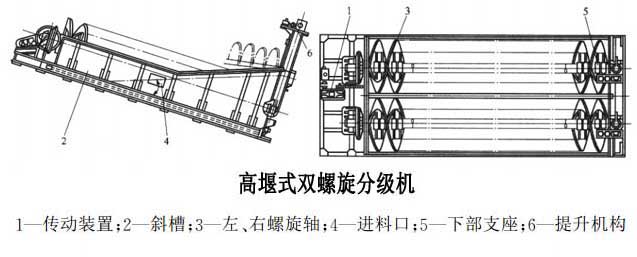

Структура оборудования

Спиральный классификатор с непогружной спиралью является не только вспомогательном оборудованием, которое проводит предварительную и контрольную сортировку, но и может промыть руды с глинами, и обезиливание и обезвоживание.

Спиральный классификатор с непогружной спиралью

Принцип работы

Процесс классификации в таких аппаратах осуществляется в движущимся потоке воды. Классификатор спиральный представляет собой полуцилиндрический корпус в котором на продольном валу вращается спираль. Пульпа подается в осадительный отсек классификатора расположенный в нижней его части. Мелкие частицы продукта в виде слива разгружаются через нижний конец корпуса классификатора. Более крупный материал оседают на дно корпуса, подхватываются спиралью и разгружаются в верхней части классификатора имеется сливной порог, высоту которого изменяют в зависимости от требуемой крупности частиц в сливе. Регулируя высоту переливного порота устанавливается крупность зерен выделяемых в слив.


Технические параметры

Тип
Модель
Скорость
 вращения
 спирали
 (об/мин)
Производи-тельность
 по пескам
 (т/сут)
Производи-тельность
 по сливу
 (т/сут)
Диаметр
 спирали
(мм)
Длина
 спирали
(мм)
Угол
 наклона
корыта
Модель
 приводного
 электро-двигателя
Мощность
 приводного
 электро-двигателя
(кВт)
Модель
 подъемного
 электро-двигателя
Вес
(кг)
с одной
 непо
 гружной
 спиралью
FLG-3007.730 ~8010-30Φ300390014 ~18Y100L1-42.2ручной
668
FLG-5008145~26021-32Φ5004390Y112M-61600
FLG-7507.8256~65431-65Φ7505500Y132S-632716
FLG-10006.7473~102685Φ10006556Y132M2-65.54000
FLG-12005,6,71145~1600150Φ12006500Y132M2-65.5Y90L-47943
FLG-15002.5,4,61140~2740235Φ15008265Y160M-67.5Y100L1-411827
FLG-20003.6,5.53890~5940400Φ20008700Y160L-6/411;    15Y100L2-420814
FLG-24003.66800580Φ24009130Y200L2-622Y112M-424194
FLG-30003.211625890Φ300012500Y200L-430Y112M-442188
с двумя
 непогружными
 спиралями
2FLG-12005,6,72340~3200310Φ12006500Y132M2-65.5X2Y90L1-415840
2FLG-15002.5,4,62280~5480470Φ15008230Y160M-67.5X2Y100L1-422903
2FLG-20003.6,5.57780~11880800Φ20008400Y160L-415X2Y100L2-434621
2FLG-24003.63136001160Φ24009130Y200L2-622X2Y112M-442460
2FLG-30003.2233001785Φ300012500Y200L-430X2Y112M-473030
