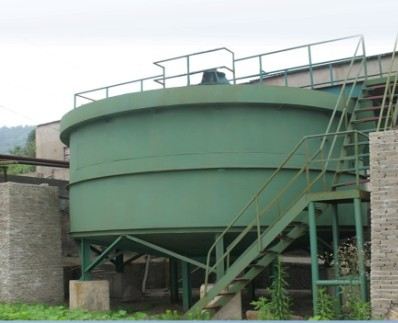

Высокоэффективный сгуститель реконструированный

Высокоэффективный сгуститель реконструированный
О продукции
Это само-разработаный новый высокоэффективный сгуститель реконструированный.
Производительность
5-1400т/сут
Улучшение оборудования
Это наш патентованный высокоэффективный сгуститель, и номер патента 201010521662.5, после улучшения, высокая производительность, низкая мутность слива, высокая концентрация разгрузки.

Характеристики и преимущества

 Высокоэффективный сгуститель реконструированный

  • Установлен деаэратор, чтобы твёрдые частицы не прилипали к пузырькам и оседали как парашют .

  • Труба подачи пульпы установлена ниже уровня жидкости , чтобы воздух не поступал при подаче пульпы .

  • Загрузочная коронка утсановлена чуть ниже , с приемной тарелкой , чтобы загрузочные пульпы ровномерно и стабильно падали , эффектино избежать перекатывания , которое вызванное из -за избыточного давления при подаче пульп .

  • Сливной порог имеет зубчатую форму для предотвращения частного всасывания из -за разных уровней сливного порога .

  • Линия гребков изменяют от косой в кривую , чтобы повысили концентрацию разгружаемых песков и увеличили производительность .

Принцип работы

 Высокоэффективный сгуститель реконструированный

Сгуститель в основном состоит из двух основных частей, в том числе цилиндрическая емкость и механизм скребков, взвешенные твёрдые частицы под действием сил тяжести осаждаются в чане сгущения, осветленная вода находится на верхней части, и так осуществляется разделение пульпы на твердую и жидкую фазу. Под действием скребка рудные шламы, которые оседают на днище сгустителя, сдвигаются гребками к центру и разгружаются через отверстия в днище , а осветленная вода переливается через порог в кольцевой жёлоб и удаляется самотёком.

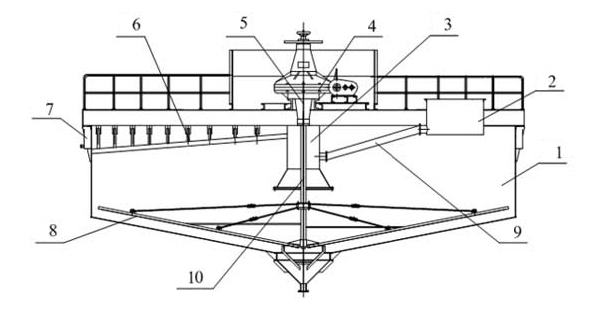

Стрктура оборудования

 Высокоэффективный сгуститель реконструированный

  • 1 .Бак

  • 2.Деаэраторный бак

  • 3.Питательго-смещительный барабан

  • 4. Привод от электродвигателя

  • 5.Гребковая подъёмная установка

  • 6.Устройство спокойного движения

  • 7.Водослив

  • 8.Гребковая рама

  • 9.Питающее устройство

  • 10.Вертикальный вал

Область применения

 Высокоэффективный сгуститель реконструированный

Широко применяется для обработки шлама ,сточной воды ,шлака в таких сфелах как металлургия, рудник , уголь ,химическая промышленность, строительный материал , защита окружающей среды и т.д..

Технические параметры

Модель
Диаметр
чана
(мм)
Глубина
чана
(мм)
Площадь
осаждения
(м²)
Производи-тельность
(т/сут)
Модель
электродвигателя
Мощность
электро-двигателя
(кВт)
Вес стального
корпуса чана
(кг)
Общая
масса
(кг)
NZSG-2.5 2500 1850 4.9 5 ~22.4 Y90L-6 1.1 1000 2225
NZSG-3A 3000 1800 7 5 ~23.3 Y100L-6 1.5 1664 3168
NZSG-3 3600 1800 10.2 5 ~28.5 Y100L-6 1.5 2097 3680
NZSG-5 5000 2956 16 16 ~90 Y90L-4 1.5 5160 8031
NZSG-6 6000 2956 28.3 98 Y90L-4 1.5 5769 9200
NZSG-7 7000 3000 38.5 140 Y112M-6 2.2 8800 13862
NZSG-8 8000 3318 50.2 185 Y132S-6 3 12966 19158
NZSG-9 9000 3376 63 210 Y132S-6 3 15418 21733
NZSG-12 12000 3600 113 370 Y132S-6 3 25589 34823
NZSG-15 15000 3600 176 580 Y132S-4 5.5 35800 54315
NZSG-18 18000 4400 255 960 YCT200-4B 7.5 52485 73588
NZSG-20 20000 4400 315 1400 YCT200-4B 7.5 59365 76312
