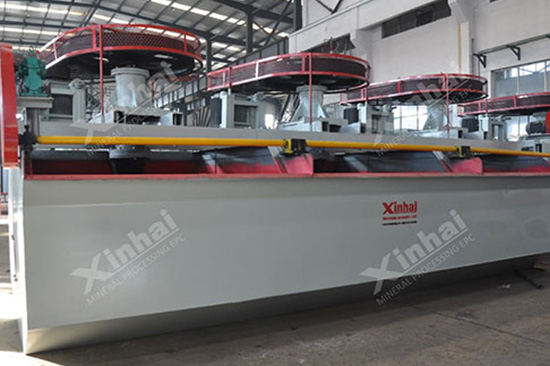

Механическая флотационная машина серии JJF

Механическая флотационная машина серии JJF
О продукции
Данная механическая флотационная машина с несамовсасыванием шлама и воздуха.
Полезный объем
4~20m3
Улучшение оборудовани
Камера с малой глубиной, высота статора ниже импеллера, большой циркулирующий объём пульпы, низкое потребление энергии; Статор ялвляется барабаном с оварьными отверстиями , что полезно для дисперсии и перемешения пульпы и воздуха; установлен зонтивидный кожух распределения с отверстиями, поверхность пульпы стабильная.

Характеристики и преимущества

  • Камера флотации неглубокая, диаметр импеллера маленький, скорость врашения низкая, и низкое энергопотребление.

  • Зазор между импеллером и статором большой, статор ялвляется цилиндром с эллиптическими отверстиями, что полезно для распределения воздуха и пульпы.

  • Высота статора ниже чем импеллер, циркулирующий объём пульпы большой (до 2.5 раз).

  • Статор имеет зонтообразную дисперсионную крышку с отверстиями, что может отделить пенный слой от вихре - вого движения,которое создается импеллером, чтобы уровень пульпы остался стабильным Большой циркулирующий объём пульпы (до 2.5 раз), что полезно для минеральзации пульпы, реагента и воз - духа.

  • Объём всасываемого воздуха большой, дисперсионный эффект хороший.

  • Умеренное перемешивание, твердые частицы с хорошей суспензией, не оседают вниз, без разгрузки пульпы при остановки оборудования. Широкий диапозон обработки размеров частиц, высокое извлечение.

Принцип работы

Когда импеллер вращается в вертикальной и диафрагмированной трубах возникает вихрь, что создает разрежение, и так воздух вса - сывается через впускную трубу, перемешается с пульпой, которая всасывается через диафрагмированную трубу в зоне импеллера и статора. Данный смешанный ток из пульпы и воздуха двигается по тангенциальному направлению, потом меняет на радиальное движение под действием статора, равномерно распределяется в камере флотации. Минерализованные пузырьки поднимаются до пенного слоя, и выскабливаются гребками и получается пенный продукт.

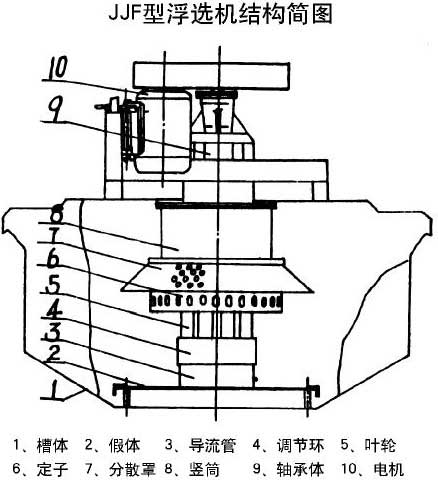

Конструкция оборудования

  • Флотационная машина серии JJF состоит из: чан, импеллер, статор, дисперсионное устройство, переливная труба, шахта и регулирующее кольцо.

  • Малый диаметр импеллера, низкая скорость врашения, и низкон потребление энергии.

  • Большой зазор между импеллером и статором, Статор ялвляется овальным барабаном, что полезно для дисперсии и смешения.

  • Высота статора ниже импеллера, большой циркулирующий объём рудных шламов (до 2.5 раз),

  • Зонтообразное дисперсионное устройство может перегородить пенное одеяло и вихревой поток.


Флотационная машина используется для предварительной и тщательной сортировки меди, цинка, свинца, золота и других цыетных, чёрных и нецветных металлов и регенерации полезных ископаемых.

Область применения

Широко применяется для обогащения цветных, черных металлических руд и нематаллических руд. Подходит для основной и контрольной флотации обогатительных фабрик большого и среднего масштаба. Можно работать вместе с флотомашиной серии SF и образовать комбинированный агрегат. Модель SF в качестве всасывающей камеры, модель JJF в качестве прямоточной камеры.

Технические параметры

Модель
Полезный объём
(м3)
Производи-тельность
(м3/мин)
Диаметр
импеллера
(мм)
Скорость
вращения
импеллера
(об/мин)
Мощность
двигателя для
перемешения
(кВт)
Мощность
двигателя для
скребка
(кВт)
Вес камеры
(кг)
JJF-4 4 2.0~4 410 305 11 1.5 2303
JJF-5 5 2.0~6 410 305 11 1.5 2416
JJF-8 8 4.0~12 540 233 22 2.2 4507
JJF-10 10 5.0~10 540 233 22 1.5 4820
JJF-16 16 5.0~16 700 180 37 1.5 7657
JJF-20 20 5.0~20 770 180 45 1.5 8505
