Шаровая мельница с разгрузкой через решётку

Шаровая мельница с разгрузкой через решётку

Преимущества оборудования

1 Установка для подъема, простота в ремонте

2 Статическое и динамическое давления на подшипник, стабильная и надёжная работа

3 Замедленная передача, простота в запуске и ремонте

Особенности оборудования

1 Установка для подъема, простота в ремонте

2 Статическое и динамическое давления на подшипник, стабильная и надёжная работа

3 Замедленная передача, простота в запуске и ремонте

4Устройство смазки маслянным туманом, обеспечит надежность и смазку зубчатых колес

5 Мягкий запуск газовой муфты сцепления.

Область применения

Шаровая мельница мокрого помола через решётку обычно применяется для измельчения руд с большой крупностью.

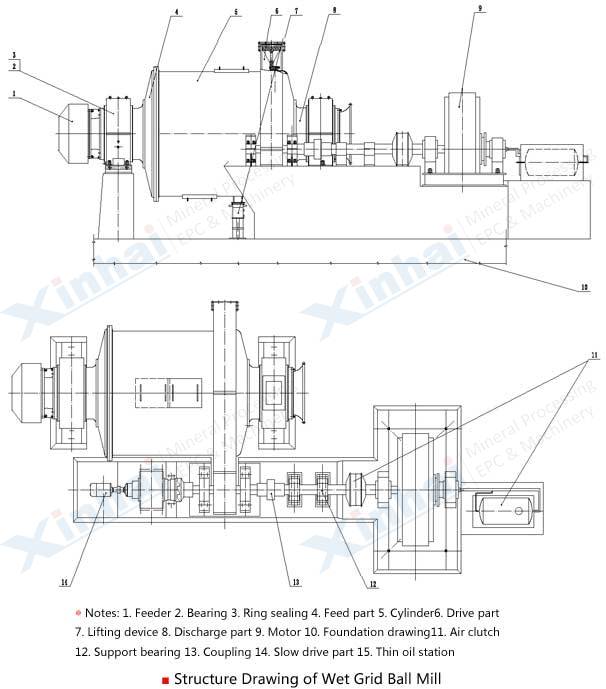

Конструкция оборудования

Grid Type Ball Mill

Принцип работы

Шаровая мельница является решетчатой мельницей ,которая имеет горизонтальную барабанную установку с двумя камерами и приводом зубчаткой внешнего обода.Материалы от загрузочного оборудования через пустотельный вал впуска кручено и равномерно входят в первую камеру.В этой камере имеется ступенчатая подшивка или влонистая подшивка,внутри встовляются стальные шары разной нормы.Во время вращения корпуса барабана возникает центробежная сила,которая поднимает стальные шары до определённой высоты,потом стальные шары падают для тяжёлого удара .Когда материалы в первой камере достигнет грубого измельчения,через однослойный затвор входит во вторую камеру.В этой камере вложена плоская подшивка,где имеются стальные шары для дальнейшего измельчения материалов.Порошковидные материалы разгружаются через решетку.Измельчение заканчивается.

Технические параметры

Модель
Диаметр
барабана
(мм)
Длина
(мм)
Модель
электродвигателя
Мощность
электрод-вигателя
(кВт)
Длина
(мм)
Ширина
(мм)
Высота
(мм)
Полезный
объём
(м3)
Максимальная
загрузка шаров
(кг)
Вес
(кг)
MQG0909 900 900 Y225S-8 18.5 4750 2213 2050 0.45 0.96 4620
MQG0918 900 1800 Y225M-8 22 5000 2280 2050 0.9 1.92 5340
MQG1212 1200 1200 Y225M-8 22 5788 2994 2540 1.14 2.4 11438
MQG1224 1200 2400 Y315S-8 55 6673 2994 2540 2.28 3.96 13200
MQG1515 1500 1500 JR115-8 60 6094 3300 2766 2.5 5 13700
MQG1530 1500 3000 JR125--8 95 7979 3300 2766 5 10 18690
MQG2122 2100 2200 JR128-8 155 7750 4839 3794 6.6 15 45400
MQG2130 2100 3000 JR137-8 210 8744 4394.7 3110 9 20 45790
MQG2430 2400 3000 JR1410-8 280 9728 4956 4018 12.1 22.5 67000
MQG2721 2700 2100 JR1410-8 280 9300 5500 4500 10.7 24 63000
MQG2727 2700 2700 JR148-8 310 9900 5500 4500 13.8 29 68530
MQG2736 2700 3600 TDMK400-32/2150 400 9765 5826.6 4674.5 18.4 41 98020
MQG3231 3200 3100 TDMK630-36 630 12750 6750 5152.5 22.5 45 115103
MQG3236 3200 3600 TDMK630-36 630 14300 6760 5200 24.8 58 119012
MQG3245 3200 4500 TDMK800-36 800 13896 7200 5152.5 32.8 65 137589
MQG3639 3600 3900 TDMK1000-36/3600 1000 15000 7200 6300 36.2 75 145000
MQG3645 3600 4500 TDMK1250-40 1250 15200 7750 6300 41.8 90 159700
MQG3650 3600 5000 TDMK1400-40 1400 17600 7750 6300 46.4 96 158000
MQG3660 3600 6000 TDMK1600-40 1600 17000 8800 6500 55.7 120 189000
MQG4060 4000 6000 TDMK1700-30 1700 17400 9500 7600 69.8 137 214000
MQG4560 4500 6000 TDMK2300-30 2300 17800 10500 7600 87 158 294000
