Барабанный фильтр

Барабанный фильтр
О продукции
Это традиционный вакуум-фильтр с наружной фильтрующей поверхностью.
фильтровальная площадь
3~50м2
Улучшение оборудования
Скорость вращения барабана бесступенчатая, и регулируется по требованию.

Характеристики и Преимущества

Удельная магнитная восприимчивость твердой частицы пульпы не менее 3000 0.000001 см³/г. Крупность частицы составляет 0.12-0.8 мм, концентрация питания составляет 60 %

Конструкция оборудования

 Барабанный фильтр

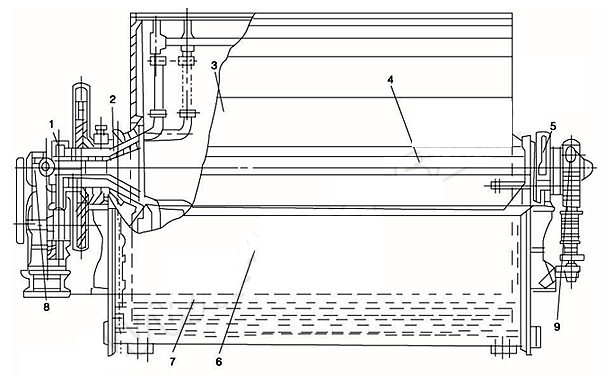

Барабанный вакуум-фильтр с нагружной поверхностью в основном состоит из барабана, приводного устройства, распределительной головки, основного подшипника, мешалки, чан пульпы, скребка и намоточной установки.

принцип работы

Барабан является главным устройством фильтра, барабан крупного фильтра сваривается стальными плитами, барабан малого фильтра отливается, барабаны некоторых старных фильтров изготовлены толстыми деревянными плитами. По круговому направлению фильтрованые камеры разделяются реглетами. Строго провести уплотнение между фильтроваными камерами с целью избежания вентиляции, в фильтровальных камерах установлены фильтрованые плиты с значением оборота фильтрата и поддержки фильтровальной ткани. Вне барабана завёртываться фильтроваными тканями, для обеспечения уплотнения между камерами фильтровальные ткани вставляются клейкой лентой, пеньковой верёвкой в ходе тросе реглета, многие круги стальной проволоки завёртываются вне барабана по осевому направлению намоточной установкой, чтобы ткани закреплялись на барабане.

Снаружи барабан обтягивается фильтровальной тканью, которая закрепляется на его поверхности с помощью резиновых жгутов и навивки из мягкой проволоки. обвязать стальные проволоки на внешнях сторонах с промежутком 50-80мм по осевом направлению, чтобы фиксировать фильтровальные ткани на барабане.

На конце барабана установить трубы вентури, у которой имеет одинаковый количественный канал, и каждый канал соединяет с фильтровальной камерой через труду. Барабан приводится во вращение электродвигателем через редуктор с вариатором скоростей

Применение оборудования

В основном используется для фильтрации цветных металлов и концентратов с мелким размером частиц и низким содержанием воды. и принимает в разделение твёрдого тела и жидкости нелегкой осаждающой суспензии. И принимает в области обогащения, металлургии, химической промышленности, бумажном производстве и т.д

Область применения

В основном применяетмя для обезвоживания цветных металлов, неметаллических концентратов и флотационных концентратов углей с мелкой фильтрующей крупностью, низким требованием к влажности продукции, а также для разделения четвёрдого и жидкости суспензии трудного осаждния, и широко используется для таких отраслей, как обогащение руды, металлургия, химическая промышленность, бумажная промышленность.

Технические параметры

Модель
Площадь
фильтрации
(м²)
Размеры
барабана
(мм)
Скорость
вращения
барабана
(об/мин)
Магнитная
напряжённость
на поверхности
барабана
(mt)
Влаго-содержание
кека
(%)
Объём
отсасывания
(м³/
мин•м²)
Манометрическое
давление
воздуходувки
(кг/м²)
Производи-тельность
(т/ч)
Вес
(кг)
GYW-3 3 φ1600X700 0.5-2 80 8-11 1 0.1-0.3 6.0-9 3270
GYW-5 5 φ2000X900 14-18 3935
GYW-8 8 φ2000X1400 82 5-15 22-45 4755
GYW-12 12 φ2000X2000 87 33-65 5420
GYW-20 20 φ2550X2650 50-108 6550
