Гидроклассификатор

Гидроклассификатор
О продукции
Гидроклассификатор является оборудованием со стеснённым падением.Гидроклассификатор в основоном состоит из цилиндра, крепления, загрузочного отверстия, сливного желоба, стопорного кольца, опорной чашки, детектора давления, электроклапана и системы атоматического управления.
Производительность
5-150т/ч

Характерстики и преимщество

Материал в цилиндре классифицируется под действием восходя- щего потока, что отличается высокой эффективностью и низким энергопотреблением.

Оборудование укомплектовано автомати- ческой системой управления, удобно для регулирования рабочих параметров, простое управление.

На низкой части водявого бака установлен специальным устройством, при отключении водо- снабжения мокрые скважины закрываются автоматически, таким образом материалы в цилиндре не засоряют мокрые скаважины и поступают в водяной бак.

С резиновой футеровокой, отличается высокой износостойкостью и антикоррозийностью, предотвращает загрязнение железа.

Принцип работы

Гидроклассификатор является оборудованием со стеснённым падением. Вода с опре- деленной скоростью давлением поступает в водяной бак, и загружает в цилиндр через мокрые скважины на стабилизаторе, формируется турбулентное течение. Материал течет в бак через питающее отверстие, в воде частицы с одинаковым удельным весом, крупные частицы осаждают быстрее чем мелкие частицы; А частицы с одинаковой крупностью, но при разных удельных весах, частицы с большим удельным весом осаж- дают быстрее чем частицы с маленьким удельным весом. Для материала определёной фракцией, который сохраняет взвешенное состояние под действием восходящего по- тока, данная зона называется зоной турбулентного течения. Загружаемый материал с большой крупностью или с большим удельным весом осаждает до днища через зону турбулентного течения, разгружается с низкого клапана; материал с маленькой круп- ностью или с маленьким удельным весом не проходит через зону турбулентного тече- ния, а поднимается на верх, вытекает из сливного порога и собирает в сливном жёлобе. Манометр установится в пульпе зоны турбулентного течения, показывает давление пульпы. Материал классифицируется по вышеуказан- ному процессу непрерывно.

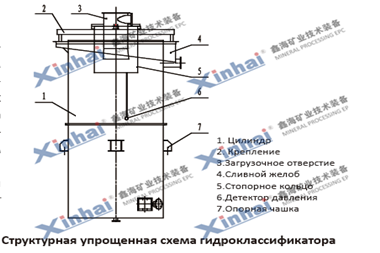

Конструкция оборудования

Щёковая дробилка


Гидроклассификатор в основоном состоит из цилиндра, крепления, загрузочного отверстия, сливного желоба, стопорного кольца, опорной чашки, детектора давления, электроклапана и системы атоматического управления.

Область применения

Строгая классификация для кварцевых песков или других минералов с большой или мелкой крупностью, можно заменять мелкий грохот для контроля крупности. Для классификации минералов с большой разницей в удель- ных весах (например для классификации угольной пыли от сланца в угольной промышленности.); Для обезвожи- вания и обесшламливания руды.

Технические параметры

Модель Тип (мм) Крупость питания (мм) Диапазон классификации (мм) Производительность (т/ч) Подача воды (м3/ч) Давление воды (МПа)

Мощность

(кВт)

Вес (кг)
SZC12 φ1200 0~5 0.1~1 5~10 30~80 0.08~0.3 <1 1103
SZC15 φ1500 0~5 0.1~1 10~15 40~120 0.08~0.3 <1 2040
SZC18 φ1800 0~5 0.1~1 15~20 40~150 0.08~0.3 <1 2630
SZC21 φ2100 0~5 0.1~1 20~25 60~180 0.08~0.3 <1 3872
SZC24 φ2400 0~5 0.1~1 30~40 80~300 0.08~0.3 <1 3770
SZC30 φ3000 0~5 0.1~1 40~50 100~350 0.08~0.3 <1 6167
SZC40 φ4000 0~5 0.1~1 50~150 200~350 0.08~0.3 <1 10900
SZC50 φ5000 0~5 0.1~1 30~100 80~350 0.08~0.3 <1 7190
SZC60 φ6000 0~5 0.1~1 40~120 100~350 0.08~0.3 <1 10550
SZC60 φ9000 0~5 0.1~1 50~150 200~350 0.08~0.3 <1 22125

Замечения: Давление воды является необходимым достигнутым давлением воды на впуске на загрузочном отверстии водяного бака гидроклассификатора, и нужна стабилизация давления.
