Линейное вибросито

Линейное вибросито
О продукции
Это грохот, короб грохота делает возвратно-поступательное движение по прямой линии, и широко используется для мелкого грохочения.
Производительность
20~300t/h
Улучшение оборудования
Можно регулировать угол сита
Использовать вибрационный двигатель в качестве вибратора, низкое энергопотребление.

Характеристики и преимущества:

  • Низкая мощность электродвигателя, которая составляет обычно 1/4-1/5 других видов сита.

  • Высокая эффективность грохочения.

  • Нагрузка, передаваемая на фундамент маленькая, без специальной обработки.

Принцип работы

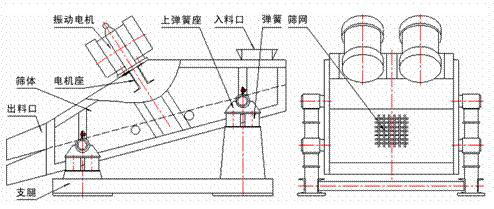

Конструктивный чертёж линейного вибрационного сита

Применяется 2 вибрационных электродвигателя для привода. Когда два вибрационных электродвигателя вращаются синхронно по противоположным направлениям, возбуждающие силы из внецентрового блока компенсируют друг с другом по горизонтали, и возбуждающие общие силы по вертикальности передаются на полную поверхность сита, в связи с этим вибросито двигается по линейной траектории. По направлению возбуждающей силы против поверхности сита имеется угол наклона, под действием общей возбуждающей силы и собственной силы тяжести материалов, сбрасываются и двигаются материалы вперед скачкообразно по прямолинейному движению, чтобы достигнуть цели грохочения и классификации материалов.

Линейное вибросито широко применяется в таких областях как производство пластика, абразивных материалов, химической промышленности, стройматериалов, зерновых, углеродов, удобрений, огнеупорных материалов, легпроме, горном деле, каменноуголькой промышленности, металлургии и т.д.

Область применения

Применяется для обезвоживания, обесшламливания, удаления жидкости и тяжёлых сред при обогащении руды с тяжёлой средой.

Технические параметры

Модель
Площадь грохочения
(м²)
Амплитуда
(мм)
Модель
электродвигателя
Мощность
электродвигателя
(кВт)
Скорость вращения
(об/мин)
DZS0412 0.4X1.2 2~4 YZS-3-6 0.25 970
DZS0415 0.4X1.5
DZS0612 0.6X1.2
DZS0718 0.7X1.8 YZO-10-6 0.75 960
DZS0816 0.8X1.6
DZS0912 0.9X1.2
DZS0918 0.9 X 1.8 YZU-10-6 0.75
DZS1018 1.0X1.8 4~6 YZU-16-6 1.1 950
DZS1020 1.0X2.0 3~5 YZO-20-6 2
DZS1225 1.25X2.5 YZU-16-6 1.1
DZS1530 1.5X3.0 YZU-20-6B 1.5 960
2DZS1530 1.5X3.0 YZO-20-6 2 950
DZS1536 1.5X3.6 YZU-20-6B 1.5 960
2DZS0918 0.9 X 1.8 4~6 YZU-25-6B 1.5 960
2DZS1018 1.0 X 1.8 2~4 YZU-20-6B 1.5 960
