Стержневая мельница мокрого помола

Стержневая мельница мокрого помола

Преимущества оборудования

1.Регулярное движение стержня в мельнице

2 Простота в установке,осмотре и ремонте

3 Высокая скорость разгрузки

Особенности оборудования

1.Регулярное движение стержня в мельнице

2 Полый вал с большим диаметром, удобно в ремонте

3 Равномерная крупность готового продукта, редкие случай сверхизмельчения

Применение оборудования

Мельницы стержневые очень похожи на шаровые мельницы, применяемые для грубого помола обогащаемого сырья перед окончательным помолом в шаровых мельницах. Стержень измельчит руды при обработке в барабане внутри мельницы.Стержневая мельница широко применяется в металлических и неметаллических рудниках, водного хозяйства, стекла и строительных материалов промышленности, в основном подходящие для измельчения различных руд и горных пород и искусственных песчано-решений.

Принцип работы

Шаровая мельница является решетчатой мельницей ,которая имеет горизонтальную барабанную установку с двумя камерами и приводом зубчаткой внешнего обода.Материалы от загрузочного оборудования через пустотельный вал впуска кручено и равномерно входят в первую камеру.В этой камере имеется ступенчатая подшивка или влонистая подшивка,внутри встовляются стальные шары разной нормы.Во время вращения корпуса барабана возникает центробежная сила,которая поднимает стальные шары до определённой высоты,потом стальные шары падают для тяжёлого удара .Когда материалы в первой камере достигнет грубого измельчения,через однослойный затвор входит во вторую камеру.В этой камере вложена плоская подшивка,где имеются стальные шары для дальнейшего измельчения материалов.Порошковидные материалы разгружаются через загрузочное окно. Измельчение заканчивается.

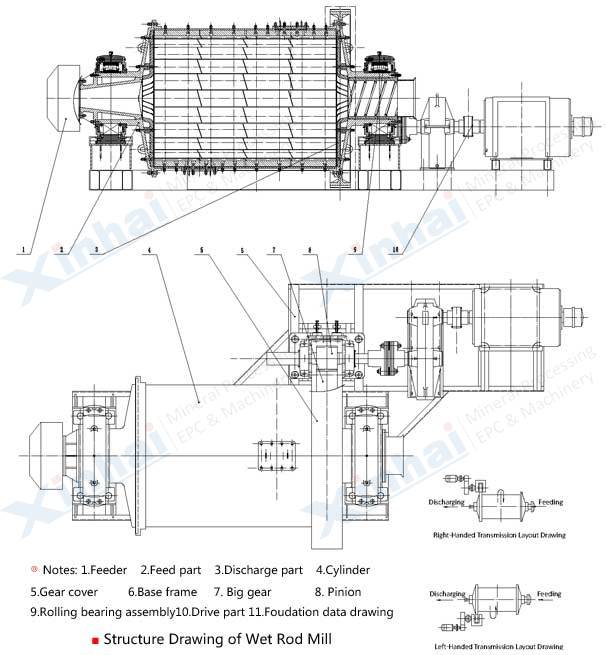

Конструкция оборудования

Стержневая мельница мокрого помола

Мелющие тела

Мелющие тела стержневой мельницы--стальные стержни. Обычно длина стальной стержни не доджна больше чем 7м, потому что длинная стальная стержень легко наматывается, поэтому на данный момент нету мельницы с такой длиной. Диаметр стальной стержни 75-150мм. Стальная стержень должна имеет достаточную жёсткость и твёрдость, чтобы во время работы поддерживать прямо и не выгнуться. Не должна быть хрупкой, чтобы не разбиться перед измельчением до достаточного маленького диаметра. Но когда измеличается до достаточного маленького диаметра, должно разбиться, чтобы разгрузиться из мельницы. Если стальная стержень слишком мягкая, при вращении барабана легко выгнуется, что заранее испортит стальную стержень, и очень трудно очистить мельницу и тратить много времени.

1.Стержневая мельница используется для фабрики по обогащению вольфрамово-оловянной руды и других редкометаллических руд способом гравитации или магнитной сепарации для предотвращения вреда переизмельчения.

2.При двухстадийном измельчении, если измельчение на первой стадии от 20-6мм до 3-1мм, и стержневая мельница используется для первой стадии измельчения, что имеет высокую производительность, и высокую эффективность. Потому что поверхностная площадь загрузка стрежней с определённого веса меньше загрузки шаров с одинаковым весом, поэтому производителтность и эффективность стержневой мельницы ниже шаровой мельницы на двухстадийном измельчении.

3.В некотором случае стержневая мельница может применяться вместо конусной дробилки с короткой головкой для мелкого дробления.

Технические параметры

Модель
Диаметр
барабана
(мм)
Длина
барабана
(мм)
Модель
двигателя
Мощность
двигателя
(кВт)
Скорость
вращения
электродвигателя
(об/мин)
Длина
(мм
Ширина
(мм)
Высота
(мм)
Производи-тельность
(т/ч)
Полезный
объём
(м3)
Вес
(кг)
MBY0918 900 1800 Y225M-8 22 730 4980 2370 2020 0.62~3.2 0.9 5700
MBYg0924 900 2400 Y225M-8 22 730 5001 1865 1400 0.81~4.3 1.2 6443
MBY1224 1200 2400 Y280M-8 45 730 6450 2800 2500 0.4 ~4.9 2.28 12308
MBY1530 1500 3000 JR125-8 95 725 7935 3185 2280 5 19990
MBYg1530 1500 3000 JR117-8 80 725 7253 3070 2280 2.4 ~7.5 5 21210
MBYg2130 2100 3000 JR136-8 180 735 8122 4220 3073 14 ~35 9 42123.5
MBYg2136 2100 3600 JR137-8 210 735 8958 4320 3025 43 ~61 10.8 45800.5
MBYg2430 2400 3000 JR138-8 280 735 9004.5 4836.4 3490 11.5 55795
MBYg2732 2700 3200 JR157-8 320 750 10509 5000 3620 15.7 83110
MBYg2736 2700 3600 JR1510-8 380 743 10764 5150 3620 32 ~86 17.7 90441
MBY2740 2700 4000 TDMK400-32 400 187.5 12300 5700 4700 43~110 20.4 75000
MBY3040 3000 4000 JR1510-8 570 740 9800 3900 3900 54~135 26 90000
MBY3245 3200 4500 TDMK800-36 800 167 14600 7000 5300 64~180 31 113000
MBY3645 3600 4500 TDMK1250-40 1250 150 15200 8800 6800 80~230 41.8 139000
MBY3654 3600 5400 TDMK1600-40 1600 150 15900 8800 6800 100~250 49.7 150000
