Пневмомеханическая флотационная машина серии KYF

Пневмомеханическая флотационная машина серии KYF
О продукции
Это пневмомеханическая флотомашина без всасыванием шлама (проектируется согласно финской модели Outokumpu тип OK)
Полезный объем
1~38m3
Улучшение оборудовани
Импеллер данного оборудования является конусообразным, лопасть которого накланяется назад на угол, способность к перемешиванию сильная, структура простая, низкое потребление энергии. В полости импеллера установлен пористый цилиндрический пневмораспределитель, воздух распределяется равномерно. Применяется U-образная камера, хвосты осаждаются мало.

Характеристики и Преимущества

  • Импеллер данного оборудования является конусообразным, лопасть импеллера наклоняется назад на опреде - ленный угол. Способность к перемешиванию сильная, структура простая

  • В полости импеллера установлен пористый цилиндрический пневмораспределитель, воздух распределяется равномерно.

  • Хорошее соединение воздуха с пульпами.

  • Применяется U-образная камера, хвосты мало осаждаются.

  • Маленький диаметр импеллера, низкая круговая скорость, низкая потребляемая мощность.

  • Потребляемая мощность очень низкая, экономия энергии на 30-50%

  • Суспензия минеральной частицы хорошая, высокие показателя флотации

  • Низкий износ быстроизнашивающихся деталей, длительный срок службы.

Принцип работы

Во время вращения импеллера, пульпа поступает пластинку. Во время работы, под действием вращения импеллера пульпы в камере из нижнего конца импеллера всасываются в зону между лопастями со всех сторон, одновременно, воздух низкого давле- ния, который питается воздуходувкой, тоже поступает в эту зону через вал полый и пневмораспределитель лопости импеллера. После полного перемешивания пульпы и воздуха между лопастя- ми, выталкиваются с верховной части импеллера на верх, после стационарного течения и ориентации поступают в камеру флота- ции. Пузырьки поднимаются на верх на стабильную зону пены, после процесса обогащения, пена вытекает из сливного порога и поспупает в камеру пены. Еще часть пульпы двигает вниз к ниж- ней части импеллера, потом перемешивает импеллером, и сново смешается и формируется минерализованный пузырёк, оставшиеся пульпы тегут в последующую камеру, и наконец становятся отвальными хвостамми.

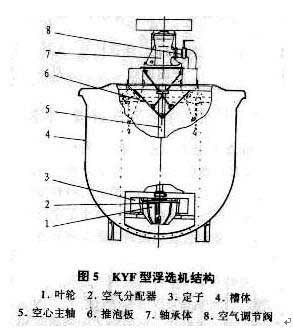

Конструкция оборудования

Газонаполненная флотационная машина серии KYF

Пневмомеханическая флотомашина серии KYF (для рудника) имеет два типа: флотомашина с U-образной камерой и флотомашина с колонной камерой. Флотационная машина в основном состоит из импеллера, статора, главного вала, корпуса подшипника, воздушного регулирующего клапана и камеры. Как видно на фоте.

Флотационная машина подходит для отделения черных металлов, нерудных ископаемых, а также цветных металлов, таких как золото, серебро, медь, железо, вольфрам, свинец, цинк, олово, никель, тантал, ниобий, марганцевая руда, каменный уголь и другие. Ценные минералы могут быть получены через первое сепарирование, второе сепарирование и обратную флотацию.

Область применения

Широко применяется для обогащения цветных, черных металлических и неметаллических руд. Подходит для основной и контрольной флотации для флотационных обогатительных фабрик большого и среднего масштаба. Диапазон крупности загружаемого материала 0.3~0.01мм (крупность -0.074мм>50%).

Технические параметры

Модель
Полезный
объём
(м3)
Производи-тельность
(м3/мин)
Диаметр
импеллера
(мм)
Скорость
вращения
импеллера
(об/мин)
Воздушное
давление
воздуходувки
(КПа)
<---
Максимальный
объем
газозаполнения
(м3/м2•мин)
Мощность
двигателя для
перемешивания
(кВт)
Мощность
двигателя для
скребка
(кВт)
Вес
камеры
(кг)
KYF-1 1 0.2~1 340 281 ≥ 12.6 2 4 0.75 903
KYF-2 2 0.4~2 410 247 ≥ 14.7 2 5.5 1.1 1419
KYF-3 3 0.6~3 480 219 ≥ 19.8 2 7.5 1.5 1885
KYF-4 4 1.2~4 550 200 ≥ 19.8 2 11 1.5 2206
KYF-8 8 3.0~8 630 175 ≥ 21.6 2 15 1.5 3984
KYF-10 10 4.0~10 630 192 ≥ 21.6 2 22 1.5 4406
KYF-16 16 4.0~16 740 160 ≥ 25.5 2 30 1.5 5900
KYF-24 24 4.0~24 800 150 ≥ 30.4 2 30 1.5 7500
KYF-38 38 10.0~38 880 139 ≥ 34.3 2 45 1.5 10300
