Гидроциклон

Гидроциклон
Преимущества оборудования
1.Футеровка сделана из высокой износостойкой резины, что продлевает срок службы в 2 раза
2.Передовое проектирование в входе подачи, что может устранить неразбериху, снижает износ, увеличивает эффект классификации до 85%
3.Разумное проектирование структуры гидроциклона, в сливах меньше крупных частиц и в придонных течениях меньше мелких частиц
4.Регулирование концетрации придонного течения согласно требованием

Проточные части сделаны из высокой износостойкой резины, что защищает внутренный проточный тракт, высокая стабильность

Гидроциклон
  • Гидроциклон Xinhai футерован высокой износостойкой резиной Xinhai 35, индекс износостойкости составляет 128%, данная резина с высокой износотойкостью, эластичностью, прочностью, продлевает срок службы гидроциклона в 1 раз больше; Кроме того, с помощью износостойкой резины, форма и размер внутренного проточного тракта могут сохраняться долго, таким образом обеспечивает стабильный эффект классификации.

Уникальное проектирование в эвольвентном входе подачи, повышение эффекта классификации до 85%

  • Использование проектирования в эвольвентном входе подачи может снижать турбулентное течение при загрузке материалов в гидроциклон, что позволяет жидким телам в гидроциклоне двигаться стабильно, и повышает эффект классификации гидроциклона.

  • Во внутренних проточных траках гидроциклона нет острых краев и больших углов, что обеспечивает жидкое тело в гидроцилоне двигаться стабильно, снижает износ, повышает эффект классификации гидроциклона до 85%.

Разумная глубина погружения сливного патрубка, так что в сливах меньше крупных частиц и в придонных течениях меньше мелких частиц.

  • Разумная глубина погружения сливного патрубка, намного повышает эффект классификации.

  • Использование специальной конструкции сливного патрубка и конусной конструкции, так что в сливах меньше крупных частиц и в придонных течениях меньше мелких частиц.

Уникальное проектирование, управление концентрацией слива и концентрацией придонного течения согласно требованием

  • Первое особенное проектирование: сифонное устройство Пользование сифонного устройства для управления концентрацией придонного течения, концентрация даже достигает до 60%, в сливах почти чистых вод, так что снижает треть энергопотребления.

  • Второе особенное проектирование: устройство рыбий хвост Если установить устройство рыбий хвост на песковой насадке гидроциклона, когда количество подачи, концентрация подачи и давление подачи изменяются в определенных пределах, устройство рыбий хвост помогает поддерживать концетрацию придонного течения и тонкость слива.
  • Обращайте внимание: Наша компания пользуется специальными программаными обеспечениями, чтобы помогать клиенту подобрать подходящее оборудование и удовлетворять клиентские требования.

Принцип работы

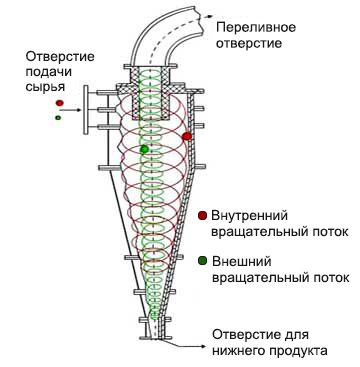

Принцип гидроциклона

Под давлением пульпы пепекачиваются по улиткообразному направлению в корпус через питательную трубку и в корпусе делают вращательное движение, во внешнюю сторону вращательного потока поступают крупные ли частицы с большой плотностью, которые подвергаются воздействию большой центробежной силы, в конце концов разгружаются из песковой насадки и становятся песками, а мелкие частицы подвергаются воздействию маленькой центробежной силы, они находятся в центре вращательного потока и двигаются наверх с движением потока жидкости, и в конце концов разгружаются из переливной трубы и становятся сливом.

Область применения

Гидроциклоны предназначены для классификации и обогащения в жидкой среде высокоабразивных материалов по крупности, а также сгущения, обезвоживания и дешламации пульп, очистки сточных вод от механических примесей и нефтепродуктов.

Технические параметры

Модель
Специф-икация
.
Произво-дительность
(м³)

Крупность
классификации (мкм)

Диаметр переливного
отверстия (мм)
Диаметр пескового
отверстия (мм)
Давление на
входе (МПа)
XC II F 150 150 10 ~23 25 ~74 30 ~50 8~22 0.06~0.15
XC II F 200 200 17 ~38 28 ~80 40 ~65 16 ~32
XC II F 250 250 24 ~53 30 ~82 65~100 16 ~40
XC II F 300 300 40~100 36 ~90 65~120 20 ~40
XC II F 350 350 56~118 40~100 80~120 30 ~70
XC II F 375 375 74~157 42~105 90~135 30 ~70
XC II F 450 450 90~192 44~110 100~150 30 ~70
XC II F 500 500 128~300 50~115 130~220 35~100
XC II F 550 550 155~368 52~120 140~240 35~100
XC II F 600 600 200~468 57~125 160~260 65~110
XC II F 660 660 237~524 60~130 180~280 80~150
