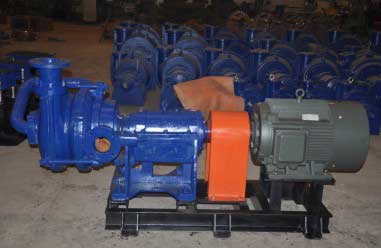

Износостойкий шламовый насос высокого напора с резиновой футе- ровкой серии XPAII

Износостойкий шламовый насос высокого напора с резиновой футе- ровкой серии XPAII
О продукции
Это двухступенчатый насос с резиной футеровкой, и напор которого составляет 70м.
Расход
≤203м³/ч
Улучшение оборудования
Двухступенчатый импеллер применяет последовательное соединение, не нужно увеличить диаметр импеллера, можно достигать высокого напора.

Характеристики и преимущества

  • Двухступенчатый насос серии XPAII футерован износостойкой резиной, отличается высокой износостойкостью. Гидравлическое проектирование, передовое проектирование конструкции, высокая эффективность, прочность на истирание, стабильная работа.

  • Высокий напор. Уплотнение вала простое и надежное, без утечки. В промышленности фильтр-пресса используется вместе с преобразователем частоты и регулированием скорости, что можно получить лучший результат, высокая транспортная концентрация.

Принцип работы

На основе одноступенчатого центробежного насоса по принципе неизменного расхода последовательно соединенного насоса и накладывания напора, образуется снижающаяся кривая напора. Пульпа выходит через одноступенчатый импеллер и входит немедленно в двухступенчатый импеллер для увеличивания давления, чтобы достичь высокого напора. Кроме того, применяется проектирование радиальной загрузки материала, что делает давление герметичного бака равнозначно давлению на входе импеллера и является относительным низким давлением. В связи с этим насос работает без утечки.

Особенности оборудования

Двухступенчатый шламовый насос Синьхая используется в качестве насоса увеличения давления и насоса хвосты фильтра, данный насос превосходит лимит 60m, сфера применения шире.

Можно выбрать лучшие типоразмер, мощность эоектродвигатель, скорость вращения и трубопровод с помощью компьютерного программного обеспечения.

Патетная легализация

Синьхайский двухступенчатый шламовый насос уже получил национальный патент в марте 2011 года.

Номер патента: ZL 2010 2 0575068.X

Область применения

Применяется для перекачки пульп в обогатительной фабрике или заводе химической промышленности и т.д. Особенно используется для питательного нагнетательного насоса для фильтр-пресса и насоса хвостов и др., что прорывает лимит рабочих условий напора, который не выше 60м для резинового насоса и расширяет область применения резинового насоса.

Технические параметры

Наименование
Модель
Скорость вращения
(r/min)
Расход потока
(m3/h)
Высота подъема
(m)
Максимальная мощность оси
(KW)
Электродвигатель(KW)
МодельМощность
XPA(2)-50148027.576.022.3Y225S-437
XPA(2)-50148041.472.222.3Y225S-437
XPA(2)-50148055.266.122.3Y225S-437
XPA(2)-50148069.056.022.3Y225S-437
XPA(2)-50148080.043.522.3Y225S-437
XPA(2)-65148040.076.032Y225M-445
XPA(2)-65148060.072.232Y225M-445
XPA(2)-65148080.066.132Y225M-445
XPA(2)-651480100.056.032Y225M-445
XPA(2)-651480115.043.532Y225M-445
XPA(2)-75148056.073.349Y250M-455
XPA(2)-75148085.069.049Y250M-455
XPA(2)-75148011362.549Y250M-455
XPA(2)-75148015051.249Y250M-455
XPA(2)-75148016944.049Y250M-455
XPA(2)-100148070.073.562.5Y280S-475
XPA(2)-100148010571.662.5Y280S-475
XPA(2)-100148014068.662.5Y280S-475
XPA(2)-100148018661.962.5Y280S-475
XPA(2)-100148024548.562.5Y280S-475
XPA(2)-100-Ⅰ148079.780.078.2Y280M-490
XPA(2)-100-Ⅰ148011978.078.2Y280M-490
XPA(2)-100-Ⅰ148015974.878.2Y280M-490
XPA(2)-100-Ⅰ148021167.578.2Y280M-490
XPA(2)-100-Ⅰ148027952.978.2Y280M-490
XPA(2)-100-Ⅱ148058.091.864.7Y280M-490
XPA(2)-100-Ⅱ148087.089.164.7Y280M-490
XPA(2)-100-Ⅱ148011685.764.7Y280M-490
XPA(2)-100-Ⅱ148015477.364.7Y280M-490
XPA(2)-100-Ⅱ 148020360.664.7Y280M-490
