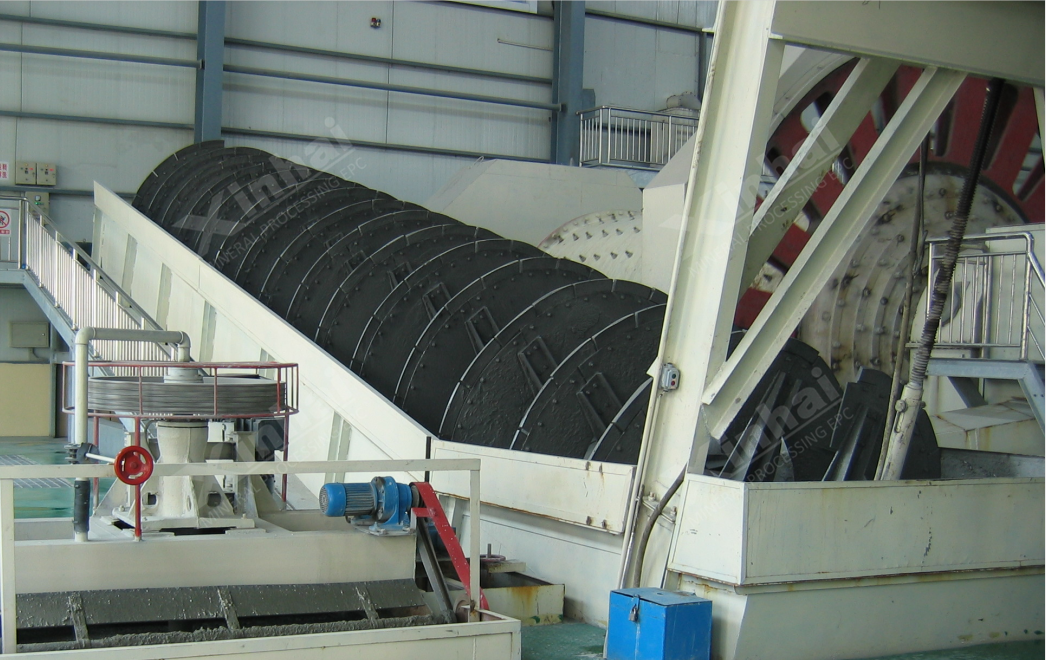

Спиральный классификатор с погруженной спиралью

Преимущества оборудования

1. Высокоэффективность и энергосбережение

2. Прочно и долговечно

3. С износостойкой резиновой футеровкой Xinhai

консультация
Отправить заявку
PDF-файл

Особенности оборудования

1. В конце слива воды спираль скрылась под поверхностью жидкости, и глубина зоны отстаивания большая

2. Добавлен автоматический песковый грузозахват, шаровая мельница без

3. Экономия электроэнергии на 1-1.5 г. за тонну недр

4. Избежение частого осмотра

5. Несоразмерный удар большим и маленьким импеллерам уменьшен

Применение оборудования

Подходящий для сортировки мелкозернистых материалов.

Принцип работы

Процесс классификации в таких аппаратах осуществляется в движущимся потоке воды. Классификатор спиральный представляет собой полуцилиндрический корпус в котором на продольном валу вращается спираль. Пульпа подается в осадительный отсек классификатора расположенный в нижней его части. Мелкие частицы продукта в виде слива разгружаются через нижний конец корпуса классификатора. Более крупный материал оседают на дно корпуса, подхватываются спиралью и разгружаются в верхней части классификатора имеется сливной порог, высоту которого изменяют в зависимости от требуемой крупности частиц в сливе. Регулируя высоту переливного порота устанавливается крупность зерен выделяемых в слив.

Технические параметры

Что бы получить подходящий совет, пожалуйста связывяйтесь с нами.

Тип	Модель	Скорость вращения спирали (об/мин)	Производи-тельность по пескам (т/сут)	Производи-тельность по сливу (т/сут)	Диаметр спирали (мм)	Длина спирали (мм)	Угол наклона корыта	Модель приводного электро-двигателя	Мощность приводного электро-двигателя (кВт)	Модель подъемного электро-двигателя	Вес (кг)
с одной погружной спиралью	FLC-1000	2.5~7.4	160~700	50-260	Φ1000	8397	14 ~18	Y132M2-6	5.5	ручной	5225
	FLC-1200	5~7	1150~1640	120	Φ1200	8400		Y160M-6	7.5	Y90L-4	9583
	FLC-1500	2.5 ~6	1140~2740	185	Φ1500	10500		Y160M-6	7.5	Y100L1-4	14226
	FLC-2000	3.6~5.5	3240~5940	320	Φ2000	13000		Y160L-4	15	Y100L2-4	27753
	FLC-2400	3.6	6800	455	Φ2400	14130		Y200L1-6	18.5	Y112M-4	32467
	FLC-3000	3.2	11650	705	Φ3000	14300		Y200L-4	30	Y112M-4	43500
с двумя погружными спиралями	2FLC -1200	3.8 ~6	1770~2800	240	Φ1200	8040		Y160M-6	7.5X2	Y100L1-4	19610
	2FLC-1500	2.5 ~6	2280~5480	370	Φ1500	10500		Y160M-6	7.5X2	Y100L1-4	27450
	2FLC-2000	3.6,5.5	7780~11880	640	Φ2000	12900		Y200L2-6, Y200L-4	22;30	Y100L2-4	50621
	2FLC-2400	3.67	13700	910	Φ2400	14130		Y25S-4	37	Y112M-4	65283
	2FLC-3000	3.2	23300	1410	Φ3000	14300		Y225M-4	45	Y112M-4	84900
