Фильтр-пресс

Фильтр-пресс
О продукции
Данное обезвоживающее оборудование проникает жидкое тело через фильтровальную ткань при давление шламового насоса. И делится на камерный и листовой фильтр-пресс.
Площадь поверхности фильтрования (м2)
20~1000m2
Улучшение оборудования
Стальная фильтровальная пластина, тепловая стойкость, высокое давление, долговечный и прочный, программируемый, автоматизированная операция

Характеристики и Преимущества

Стабильное свойство, высокий степень автоматизации, безопасность надёжность, простота в эксплуатации и обратная промывка

Принцип работы

Камерный фильтр-пресс-это оборудование периодического действия для разделения взвешенных твердых частиц из воды , и изготовлен по проектированию интеграции электронных и механических систем , рациональная конструкция и простота в операции .

Можно осуществить такие разные процессы , как прижим фильтровальных плит , поддержание давления и отпу- скание фильтровальных плит .

Пульпа перекачивается в фильтровальную камеру под действием давления питательного насоса .

Твёрдый материал и жидкость разделяются фильтровальной средой .

Применяется для переработки сточной воды в сферах рудника , металлургии , химической промышленности и других отраслей .

Структура оборудования

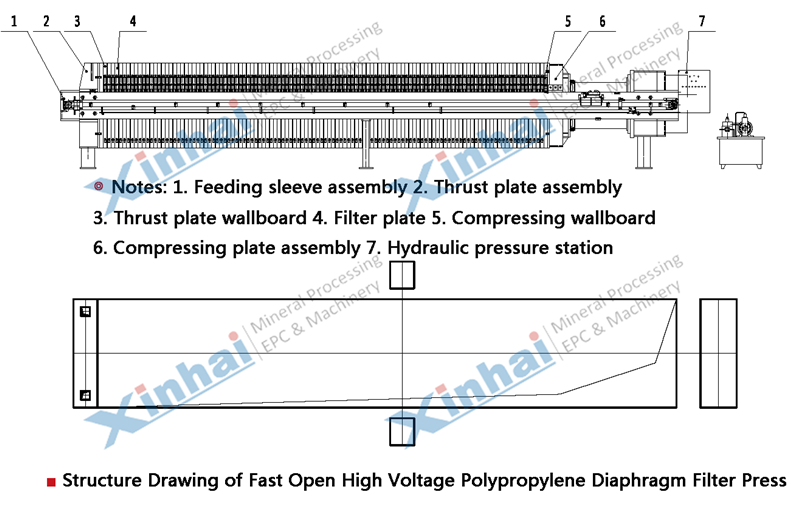

Фильтр-пресс состоит из слдующих: фильтровальная пластина,фильтровальная рама, фильтровальная ткань и грудобрюшная преграда, фильтровальная пластина накрыта фильтровальнами тканями. вагонный фильтр-пресс-левый чертёж, листовой фильтр-пресс-правый чертёж.

Пользуется для обезваживания концентрата и отходов обогащения, также при твердо-жидком разделении в отраслях металлургии, химической промышленности, нефти, переработки сточной воды и т.д.

Применение вагонного фильтр-пресса?подходит к фильтрации концентратов и сухих хвостов, размер зерна конечного продукта--500м

Применение листового фильтр-пресса?обезвоживание руды(золото, серебро, медь, железо, цинк) и переработка хвостов.

Технические параметры

Модель
Площадь
фильтрации
(м²)
Количество
фильтро-вальных
камер
Типоразмеры
фильтро-вальной
плиты
(мм)
Толщина
кека
(мм)
Объём
фильтро-вальной
камеры
(м³)
Фильтро-вальное
давление
(МПа)
Габаритные
размеры
(мм)
Мощность
электро-двигателя
(кВт)
Вес
(кг)
XM/AZ 20/800U 20 20 800X800X60 30 0.287 0.5~1.6 3500X1350X1160 2.2 2750
XM/AZ 30/800U 30 30 0.453 4110X1350X1160 3130
XM/AZ 40/800U 40 40 0.605 4720X1350X1160 3420
XM/AZ 50/800U 50 50 0.756 5330X1350X1160 3700
XM/AZ 60/800U 60 60 0.907 5940X1350X1160 4110
XM/AZ 70/800U 70 70 1.059 6550X1350X1160 4400
XM/AZ 80/800U 80 80 1.21 7160X1350X1160 4740
XM/AZ 40/900U 40 32 900X900X60 30 0.59 0.5~1.6 4230X1480X1280 2.2 4500
XM/AZ 50/900U 50 40 0.75 4720X1480X1280 4800
XM/AZ 60/900U 60 47 0.88 5150X1480X1280 5100
XM/AZ 70/900U 70 63 1.19 6120X1480X1280 5700
XM/AZ 60/1000U 60 38 1000X1000X60 30 0.9 0.5~1.6 5450X1560X1360 2.2 7080
XM/AZ 80/1000U 80 50 1.19 6180X1560X1360 7830
XM/AZ 100/1000U 100 62 1.48 6910X1560X1360 8680
XM/AZ 120/1000U 120 75 1.8 7710X1560X1360 9250
XM/AZ 125/1250U 120 46 1250X1250X65 32 1.9 0.5~1.6 6500X1770X1620 4 10900
XM/AZ 150/1250U 150 58 2.41 7290X1770X1620 11800
XM/AZ 180/1250U 180 69 2.88 8020X1770X1620 12700
XM/AZ 200/1250U 200 77 3.22 8550X1770X1620 13300
XM/AZ 220/1250U 220 84 3.51 9010X1770X1620 13900
XM/AZ 250/1250U 250 95 3.98 9740X1770X1620 14800
XM/AZ 300/1500U 300 77 1500X1500X70 32 4.76 0.5~1.6 10040X2400X1800 5.5 26500
XM/AZ 320/1500U 320 83 5.14 10460X2400X1800 27190
XM/AZ 340/1500U 340 88 5.45 10820X2400X1800 27880
XM/AZ 350/1500U 350 90 5.58 10960X2400X1800 28230
XM/AZ 380/1500U 380 98 6.08 11530X2400X1800 29260
XM/AZ 400/1500U 400 103 6.39 11880X2400X1800 29950
XM/AZ 450/1500U 450 116 7.21 12810X2400X1800 31670
XM/AZ 500/1500U 500 128 7.96 13660X2400X1800 33390
XM/AZ 560/2000U 560 80 2000X2000X83 40 11.16 0.5~1.6 10600X2900X2450 11 56500
XM/AZ 600/2000U 600 86 12.01 12110X2900X2450 58000
XM/AZ 630/2000U 630 90 12.58 12440X2900X2450 59000
XM/AZ 670/2000U 670 96 13.43 12950X2900X2450 60500
XM/AZ 710/2000U 710 101 14.13 13370X2900X2450 62000
XM/AZ 750/2000U 750 107 14.98 13870X2900X2450 63300
XM/AZ 800/2000U 800 114 15.97 14460X2900X2450 65200
XM/AZ 850/2000U 850 121 16.96 15050X2900X2450 67000
XM/AZ 900/2000U 900 128 17.95 15640X2900X2450 69000
XM/AZ 950/2000U 950 135 18.94 16220X2900X2450 70600
XM/AZ 1000/2000U 1000 142 19.92 16810X2900X2450 72300
XM/AZ 1060/2000U 1060 151 21.2 17570X2900X2450 74500
XM/AZ 1120/2000U 1120 159 22.33 18240X2900X2450 76800
XM/AZ 1180/2000U 1180 168 23.61 19000X2900X2450 79000
